Equithermal control ATMOS ACD 03/04 ist ein neues Bedienelement mit Touch-Farbdisplay, das eine einfache und intuitive Steuerung des Kessels und der Heizungsanlage nach den neuesten Trends ermöglicht. Die Controller ACD 03 und ACD 04 unterscheiden sich im Design der Installationsbox. Die Steuerfunktionen beider Controller sind gleich.

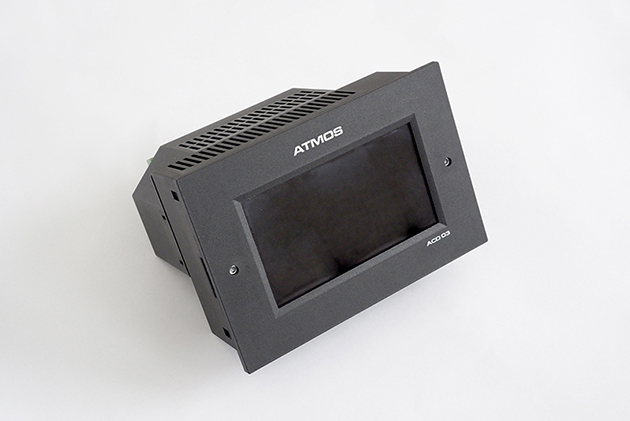

ATMOS ACD 03 - Regler zum Einsetzen in das Kesselpaneel

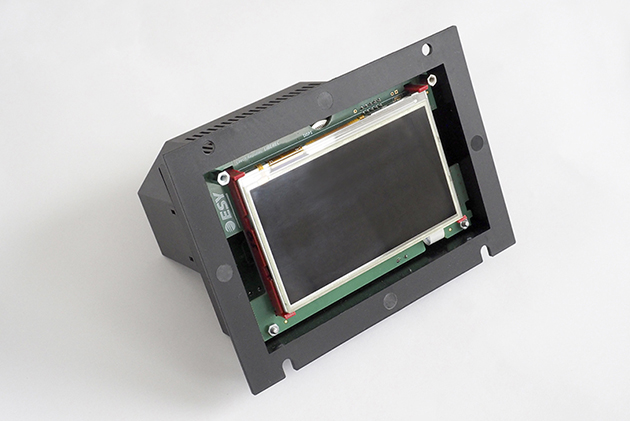

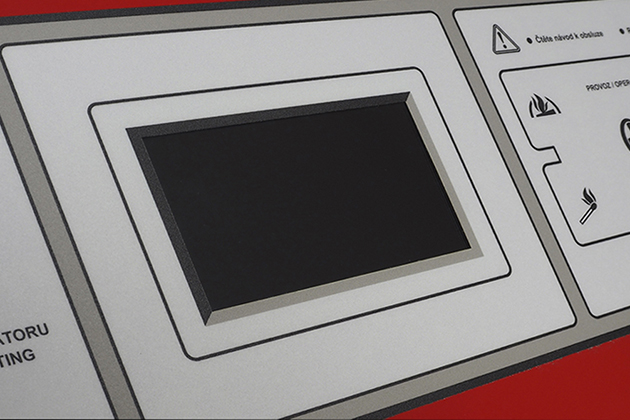

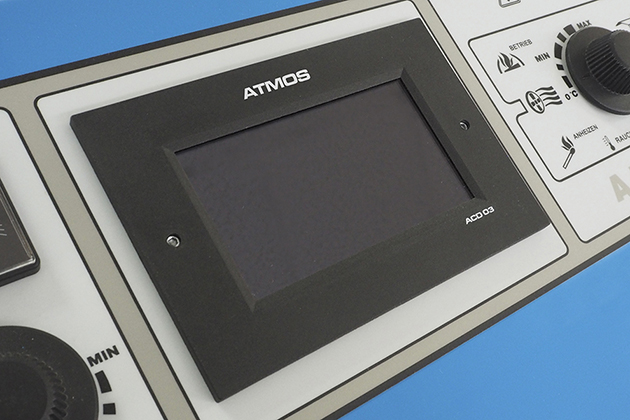

Der Regler ACD 03 wird in einer Ausführung hergestellt, die nach dem Ausbrechen eines vorbereiteten Lochs (ab Werk) für den Regler ACD 03 (Abmessungen 92 x 138 mm) in die Kesseltafel eingesetzt wird. Der Regler kann auch in eine spezielle SWS 18-Box für die Wandmontage eingesetzt werden.

Der Controller kann Folgendes steuern:

• Beheizung von drei Heizkreisen (zB zwei Kreise klassische Radiatoren + ein Kreis Fußbodenheizung) nach gewünschter Raumtemperatur, Außentemperatur (äquithermische Kurven) und zeitabhängig über drei Arten von Raumgeräten (Fühler)
  oder
  ein Kesselkreis und zwei Heizkreise – Kesselkreis zur Aufrechterhaltung der Mindestrücklauftemperatur zum Kessel von 65 °C, mittels Dreiwege-Mischer mit Stellantrieb und Pumpe und Beheizung von zwei Heizkreisen (z. B. konventionelle Heizkörper oder Fußboden Heizung) nach gewünschter Raumtemperatur, Außentemperatur (Äquithermkurven) und zeitabhängig über drei Arten von Raumgeräten (Fühler)

• Warmwasserbereitung (Warmwasser) auf die gewünschte Temperatur (zB 55 °C)
• Solarheizung über Sonnenkollektoren
• optimale Be- und Entladung von Speichertanks nach Kundenwunsch
• automatische Umschaltung des Betriebs zweier Wärmequellen (Kessel), zB Holz und Erdgas / Holzkessel und Pellets
• komplette Bedienung des Kessels je nach Bedarf der Heizungsanlage, einschließlich Abluftventilator
• automatische Holzzündung

Die elektronische Regelung ATMOS ACD 03 wird als Set inklusive der notwendigen Sensoren und Anschlussklemmenleiste für den einfachen Einbau in das Kesselfeld geliefert:

Äquithermisches Regelset für Pelletkessel (ohne Abgassensor) ATMOS ACD 03
Bestellcode: S0103

Benennung		Produktionsbezeichnung	Nummer im Set	Messbereich	Kabellänge
Äquitermregler mit Touch Display und Relaimodul – komplett (A + B)		ATMOS ACD 03	1	–	–
Set – Anschlüsse		SCS34	1	–	–
Aussenfühler (AF) – Draht		AF20-B65	1	-40… +70	0 m
Kesselfühler (WF) – Silikon		KTF20-65-2M	1	-20… +110	2 m
Anlegefühler – Heizkreis (VF) – mit Draht – PVC		SF20-B54	3	0… +110	4 m
Warmwassefühler – Boiler (SF) oder Pufferfühler (PF) – PVC		KTF20-65-5M-B	3	-20… +110	5 m

Äquithermisches Regelset für Heizkessel mit manueller Anwendung (mit Abgassensor) ATMOS ACD 03 AGF
Bestellcode: S0106

Benennung		Produktionsbezeichnung	Nummer im Set	Messbereich	Kabellänge
Äquitermregler mit Touch Display und Relaimodul – komplett (A + B)		ATMOS ACD 03	1	–	–
Set – Anschlüsse		SCS34	1	–	–
Aussenfühler (AF) – Draht		AF20-B65	1	-40… +70	0 m
Kesselfühler (WF) – Silikon		KTF20-65-2M	1	-20… +110	2 m
Anlegefühler – Heizkreis (VF) – mit Draht – PVC		SF20-B54	3	0… +110	4 m
Warmwassefühler – Boiler (SF) oder Pufferfühler (PF) – PVC		KTF20-65-5M-B	3	-20… +110	5 m
Abgasfühler für Kesselsteuerung (AGF)		AGF3	1	0… +400	2 m

Äquithermisches Regelset für Pelletkessel (mit Abgassensor) ATMOS ACD 03 AGF WIFI
Bestellcode: S0108 – WIR VORBEREITEN

Benennung		Produktionsbezeichnung	Nummer im Set	Messbereich	Kabellänge
Äquitermregler mit Touch Display und Relaimodul – komplett (A + B)		ATMOS ACD 03	1	–	–
Set – Anschlüsse		SCS34	1	–	–
Aussenfühler (AF) – Draht		AF20-B65	1	-40… +70	0 m
Kesselfühler (WF) – Silikon		KTF20-65-2M	1	-20… +110	2 m
Anlegefühler – Heizkreis (VF) – mit Draht – PVC		SF20-B54	3	0… +110	4 m
Warmwassefühler – Boiler (SF) oder Pufferfühler (PF) – PVC		KTF20-65-5M-B	3	-20… +110	5 m
Abgasfühler für Kesselsteuerung (AGF)		AGF3	1	0… +400	2 m
Drahtloses Ethernet-/WLAN-Gateway ATMOS WIFI GATE 1000		ATMOS WIFI GATE 1000	1	–	–

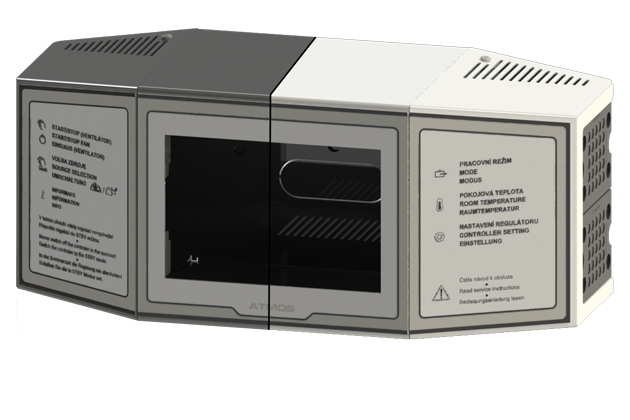

ATMOS ACD 04 - Regler zum Einbau in die Kesselhaube (in Produktion)

Der Regler ACD 04 wird in einer Ausführung hergestellt, die zum Einschrauben in die Instrumentenhaube des Kessels bestimmt ist. Dies ist eine direkt ab Werk gelieferte Ausführung, bei der der Kessel keine herkömmlichen Steuerungen wie Thermometer und Thermostate enthält. Das Kesselpaneel ist nur für die Montage des Reglers ACD 04 geeignet.

Der Controller kann Folgendes steuern:

• Beheizung von drei Heizkreisen (zB zwei Kreise klassische Radiatoren + ein Kreis Fußbodenheizung) nach gewünschter Raumtemperatur, Außentemperatur (äquithermische Kurven) und zeitabhängig über drei Arten von Raumgeräten (Fühler)
  oder
  ein Kesselkreis und zwei Heizkreise – Kesselkreis zur Aufrechterhaltung der Mindestrücklauftemperatur zum Kessel von 65 °C, mittels Dreiwege-Mischer mit Stellantrieb und Pumpe und Beheizung von zwei Heizkreisen (z. B. konventionelle Heizkörper oder Fußboden Heizung) nach gewünschter Raumtemperatur, Außentemperatur (Äquithermkurven) und zeitabhängig über drei Arten von Raumgeräten (Fühler)

• Warmwasserbereitung (Warmwasser) auf die gewünschte Temperatur (zB 55 °C)
• Solarheizung über Sonnenkollektoren
• optimale Be- und Entladung von Speichertanks nach Kundenwunsch
• automatische Umschaltung des Betriebs zweier Wärmequellen (Kessel), zB Holz und Erdgas / Holzkessel und Pellets
• komplette Bedienung des Kessels je nach Bedarf der Heizungsanlage, einschließlich Abluftventilator
• automatische Holzzündung

Für eine optimale und wirtschaftliche Beheizung Ihres Gebäudes empfehlen wir Ihnen, eines unserer Raumgeräte ARU5, ARU10 und ARU30 mit Touchscreen als Zubehör (je Heizkreis) zur besseren Regelung der Heizungsanlage zu erwerben. Wenn die Regelung für Solarheizung verwendet wird, ist es notwendig, einen Sensor für Solar FF00–75P65 (-20 – 300 °C) und einen weiteren Sensor KTF20 zu kaufen.

Raumeinheiten:

Raumgerät (Sensor) für die äquithermische Regelung ACD 03/04 ATMOS ARU5

Raumgerät ohne Display für die äquithermische Regelung ACD 03/04 ATMOS ARU10

Raumgerät mit Display für die äquithermische Regulierung ACD 03/04 ATMOS ARU30
