KC45S

Vergaserkessel für Braunkohlebriketts

  • Kesselleistung 45 kW

  • Wirkungsgrad des Kessels 85,2 %

  • Kesselklasse 5 (Ekodesign)

  • Volumen des Brennstoffschachts 125 l

  • Max. Scheitlänge 430 mm

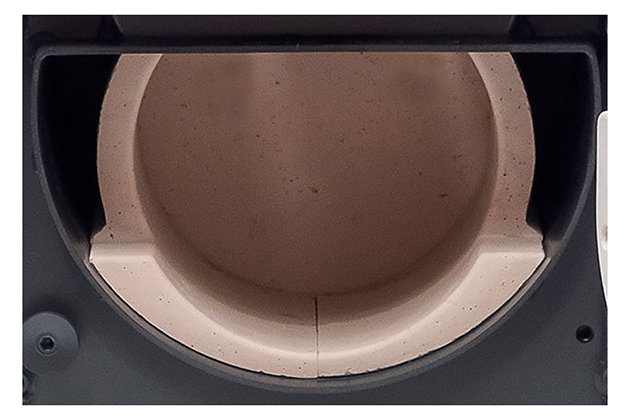

Der Kesselkörper ist als Schweißstück aus Stahlblechen in der Dicke von 6 bis 3 mm hergestellt. Der Kessel besteht aus dem Beschickungstrichter, der im unteren Teil mit einer patentierten Drehrostmechanik mit Zuleitung von Sekundärluft ausgestattet ist. Der untere Nachverbrennungsraum ist mit keramischen Platten ausgelegt, damit die Verbrennung aller benutzten Brennstoffe optimal ist. Im hinteren Kesselteil befindet sich ein senkrechter Verbrennungsgaskanal, der in dem oberen Teil mit einer Ofenklappe bestückt ist. Im oberen Teil des Verbrennungsgaskanals befindet sich ein Abzugsstutzen mit einem Abzugsventilator für den Anschluss an den Schornstein. Im hinteren Kesselteil ist ein Kanal zur Zufuhr von Primär- und Sekundärluft, der mit einer Regulierungsklappe ausgestattet ist.

Installation

Die Holzvergaserkessel ATMOS müssen mit LADDOMAT 22 oder einem Thermoregulierventil (Dreiwegeventil, das bei Verwendung der elektronischen Steuerung ACD 03 von einem Stellantrieb gesteuert wird) verbunden werden, um eine Mindestrücklauftemperatur zum Kessel von 65 °C zu erreichen. Die Kesselaustrittstemperatur muss ständig im Bereich von 80 – 90 °C gehalten werden.

Alle Kessel werden in Grundausführung mit Kühlkreislauf gegen Überhitzung geliefert. Wir empfehlen die Installation von Heizkesseln mit Speichertanks, die den Brennstoffverbrauch reduzieren und den Heizkomfort erhöhen.





Kesselregulation

Elektromechanische Regelung – die Regelung der Kesselleistung erfolgt durch eine Luftklappe, die mit dem Zugregler (Typ FR 124) betätigt ist. Dieser Zugregler öffnet oder schließt die Luftklappe je nach der eingestellten Wasseraustrittstemperatur (80 – 90 °C). Neben der Leistungsregelung schützt der Zugregler den Kessel vor Überheizung. Sein Vorteil besteht in der schnellen Zündung und Erreichung der gewünschten Leistung, wenn die Luftklappe vollständig geöffnet ist. Das Bedienfeld des Kessels ist mit einem Regelthermostat, der den Saugzugventilator je nach der eingestellten Wasseraustrittstemperatur (80 – 85 °C) regelt, und mit einem Abgasthermostat, der zur Stilllegung des Kessels und zum Ausschalten des Saugzugventilators nach dem Ausbrennen des Brennstoffes dient, ausgestattet. Wird der Kessel mit Pufferspeichern betrieben, regelt der Abgasthermostat auch die Kesselkreispumpe.

Der Vorteil der Regelung und Bauart der ATMOS Kessels besteht darin, dass die Kessel bei einem guten Kaminzug bis zu 70 % der Nennleistung auch ohne das Ventilator arbeiten können.

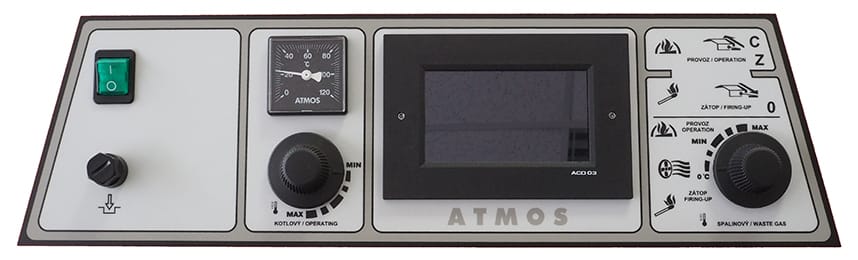

Aufbau des Panels:
Hauptschalter, Sicherheitsthermostat, Thermometer, Regelungsthermostat und Abgasthermostat

Die elektromechanische Regelung ist die optimale Lösung der Steuerung des Kesselbetriebes (Lüfters) auf einfache Art und Weise.
Die Panelausführung mit der Standardregelung ist die Grundausführung für alle hergestellten Kessel.

Äquitherme Steuerung ACD 03

Jeder Kessel kann mit einer modernen Touch-Elektroniksteuerung ATMOS ACD 03 zur Steuerung des gesamten Heizsystems in Abhängigkeit von Außentemperatur, Raumtemperatur und Uhrzeit ausgestattet werden. Diese Regelung ist in der Lage, den Kessel selbst mit einem Ventilator mit vielen anderen Funktionen zu steuern.



Spezifikationen

Beschreibung des kessels – Zeichnung
1. Kesselkörper 22. Zugregler – Honeywell FR 124
2. Fülltür 23. Feuerbeständiges Formstück – vorderer Würfel
3. Reinigungstür 24. Ventilator-Regelthermostat (Kessel-Thermostat)
4. Abzugsventilator (S) 25. Türfüllung – Sibral
5. Feuerbeständiges Formstück – hinterer Würfel 26. Türdichtung – Schnur 18×18
6. Bedienungstafel 27. Abgasbremser (KC25S, KC35S, KC45S)
7. Sicherheitsthermostat für Pumpe 95 °C 29. Kondensator für Abzugventilator – 1μF
8. Regulationsklappe 30. Rauchgas-thermostat
9. Roststab 31. Sicherheitsthermostat
10. Feuerbeständiges Formstück – Kugleraum 32. Kühlschleife gegen Überhitzung
11. Rostrohr 33. Zugstange zum Regulieren sekundärer Luft
12. Feuerbeständiges Formstück – Halbmond 34. Türfüllung – Sibral
13. Anheizklappe 37. Abgasbremser KC25S, KC45S Abgasbremser – 4 armig KC35S Turbulator der Rohrwand im Rauchkanal – 330 mm
14. Feuerbeständiges Formstück – hintere Stirnseite vom Kugelraum
15. Reinigungsdeckel
16. Rosthebel K – Rauchkanalmuffe
17. Hebel der Anheizklappe L – Wasseraustritt aus dem Kessel
18. Thermometer M – Wassereintritt in den Kessel
19. Brennkammerblende – vordere Blende N – Rohransatz für Füllhahn
20. Schalter P – Rohransatz für Steuerventilsensor der Kühlschleife (TS 131, STS 20)





Masse
  KC16S KC25S KC35S KC45S
A 1166 1185 1435 1435
B 658 758 758 858
C 675 675 675 675
D 874 874 1121 1121
E 150 / 152 150 / 152 150 / 152 150 / 152
F 65 65 65 65
G 208 208 208 208
H 933 933 1177 1177
CH 212 212 212 212
I 212 212 212 212
J 6/4″ 6/4″ 6/4″ 6/4″



Spezifikationen Kesseltyp
  KC16S KC25S KC35S KC45S
Kesselwärmeleistung kW 18 26 35 45
Kesselfeurungswärmeleistung kW 20,3 28,8 39,2 51,9
Heizfläche m2 1,6 1,9 2,6 2,6
Volumen des Brennstoffschachts dm3 (l) 50 65 100 125
Abmessungen der Füllöffnung mm 450 x 260 450 x 260 450 x 260 450 x 260
Vorgeschriebener Schornsteinzug Pa / mbar 16 / 0,16 20 / 0,20 24 / 0,24 25 / 0,25
Max. Anlagendruck kPa / bar 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5
Kesselgewicht kg 275 297 377 397
Querschnitt der Abzugsmuffe mm 150 / 152 150 / 152 150 / 152 150 / 152
Schutzart elektrischer Teile IP 20 20 20 20
Hilfstromverbrauch bei Nennwärmeleistung (elmax) W / kW 50 / 0,05 50 / 0,05 50 / 0,05 50 / 0,05
Hilfstromverbrauch bei Bereitschaftsmodus (Psb) W / kW 0 0 0 0
Anheizmodus   manuell
Abgegebene Nutzwärme bei Nennwärmeleistung (Pn)
kW 18,9 27,3 36,4 46,7
Kesselwirkungsgrad % 88,5 90,4 90,3 85,2
Kesselklasse   5 5 4 4
Kesselkategorie   1
Betriebsmodus   nicht kondensiert
Festbrennstoffkessel mit Kraft-Wärme-Kopplung   nein nein nein nein
Kombiheizgerät   nein nein nein nein
Energieeffizienzklasse   C C C C
Rauchgastemperatur bei Nennleistung °C 165 177 209 254
Mengendurchfluss des Rauchgases bei Nennleistung kg / s 0,010 0,015 0,016 0,024
Vorgeschriebene Brennstoffe (Bevorzugter) Braunkohlebriketts mit einem Heizwert von 19 – 23 MJ/Kg-1
Durchschnittlicher Brennstoffverbrauch kg.St-1 3,3 4,7 6,5 8,4
Vorgeschriebene Holzlänge mm 230 330 330 430
Brenndauer bei Nennleistung Stun. 4 4 4 4
Wasseranteil im Kessel l 37 45 68 70
Hydraulischer Kesselverlust mbar 0,17 0,18 0,20 0,22
Minimales Volumen des Ausgleichsbehälters l 500 500 500 750
Anschlussversorgungsspannung V / Hz 230 / 50
Die vorgeschriebene Mindestrücklauftemperatur während des Betriebes beträgt 65 °C.
Die vorgeschriebene Vorlauftemperatur des Kessels beträgt 80 – 90 °C.ie vorgeschriebene Mindesttemperatur des Rücklaufwassers bei Betrieb beträgt 65 °C.
