Vergaserkessel für Braunkohlebriketts
- Spezifikationen
-

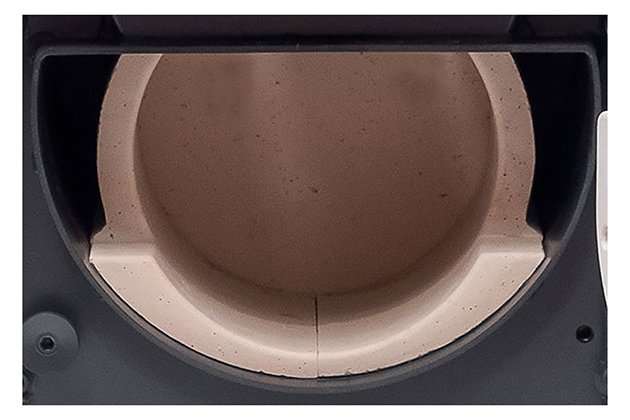

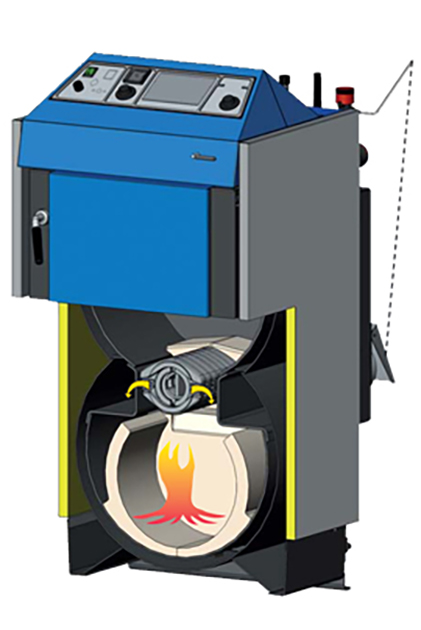

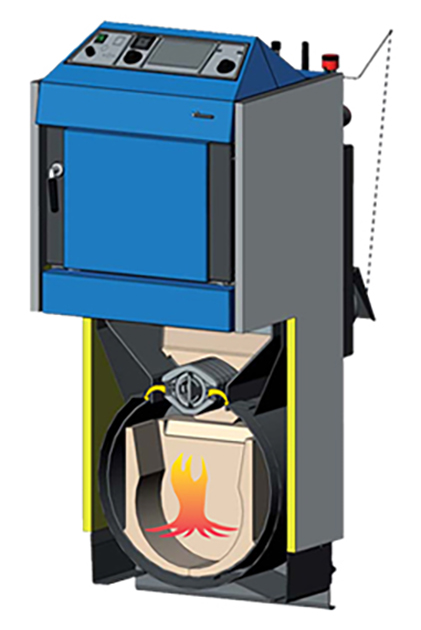

Der Kesselkörper ist als Schweißstück aus Stahlblechen in der Dicke von 6 bis 3 mm hergestellt. Der Kessel besteht aus dem Beschickungstrichter, der im unteren Teil mit einer patentierten Drehrostmechanik mit Zuleitung von Sekundärluft ausgestattet ist. Der untere Nachverbrennungsraum ist mit keramischen Platten ausgelegt, damit die Verbrennung aller benutzten Brennstoffe optimal ist. Im hinteren Kesselteil befindet sich ein senkrechter Verbrennungsgaskanal, der in dem oberen Teil mit einer Ofenklappe bestückt ist. Im oberen Teil des Verbrennungsgaskanals befindet sich ein Abzugsstutzen mit einem Abzugsventilator für den Anschluss an den Schornstein. Im hinteren Kesselteil ist ein Kanal zur Zufuhr von Primär- und Sekundärluft, der mit einer Regulierungsklappe ausgestattet ist.
Installation
Die Holzvergaserkessel ATMOS müssen mit LADDOMAT 22 oder einem Thermoregulierventil (Dreiwegeventil, das bei Verwendung der elektronischen Steuerung ACD 03 von einem Stellantrieb gesteuert wird) verbunden werden, um eine Mindestrücklauftemperatur zum Kessel von 65 °C zu erreichen. Die Kesselaustrittstemperatur muss ständig im Bereich von 80 – 90 °C gehalten werden.
Alle Kessel werden in Grundausführung mit Kühlkreislauf gegen Überhitzung geliefert. Wir empfehlen die Installation von Heizkesseln mit Speichertanks, die den Brennstoffverbrauch reduzieren und den Heizkomfort erhöhen.
Kesselregulation
Elektromechanische Regelung – die Regelung der Kesselleistung erfolgt durch eine Luftklappe, die mit dem Zugregler (Typ FR 124) betätigt ist. Dieser Zugregler öffnet oder schließt die Luftklappe je nach der eingestellten Wasseraustrittstemperatur (80 – 90 °C). Neben der Leistungsregelung schützt der Zugregler den Kessel vor Überheizung. Sein Vorteil besteht in der schnellen Zündung und Erreichung der gewünschten Leistung, wenn die Luftklappe vollständig geöffnet ist. Das Bedienfeld des Kessels ist mit einem Regelthermostat, der den Saugzugventilator je nach der eingestellten Wasseraustrittstemperatur (80 – 85 °C) regelt, und mit einem Abgasthermostat, der zur Stilllegung des Kessels und zum Ausschalten des Saugzugventilators nach dem Ausbrennen des Brennstoffes dient, ausgestattet. Wird der Kessel mit Pufferspeichern betrieben, regelt der Abgasthermostat auch die Kesselkreispumpe.
Der Vorteil der Regelung und Bauart der ATMOS Kessels besteht darin, dass die Kessel bei einem guten Kaminzug bis zu 70 % der Nennleistung auch ohne das Ventilator arbeiten können.

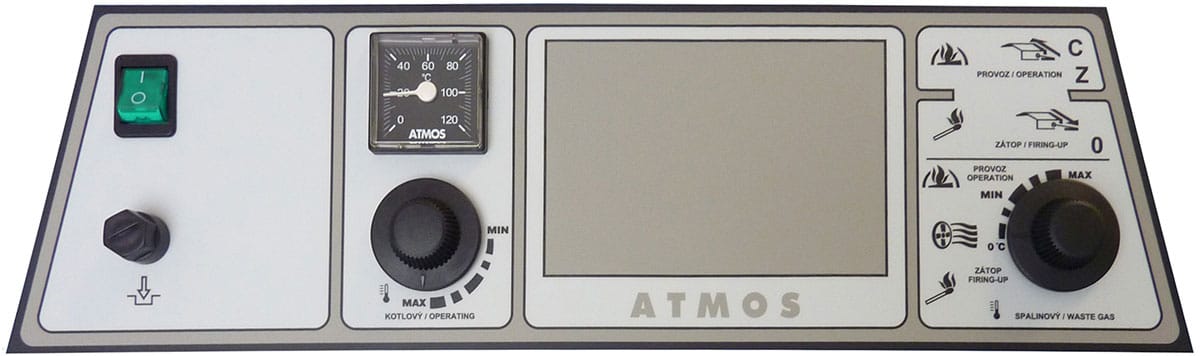

Aufbau des Panels:
Hauptschalter, Sicherheitsthermostat, Thermometer, Regelungsthermostat und Abgasthermostat
Die elektromechanische Regelung ist die optimale Lösung der Steuerung des Kesselbetriebes (Lüfters) auf einfache Art und Weise.
Die Panelausführung mit der Standardregelung ist die Grundausführung für alle hergestellten Kessel.

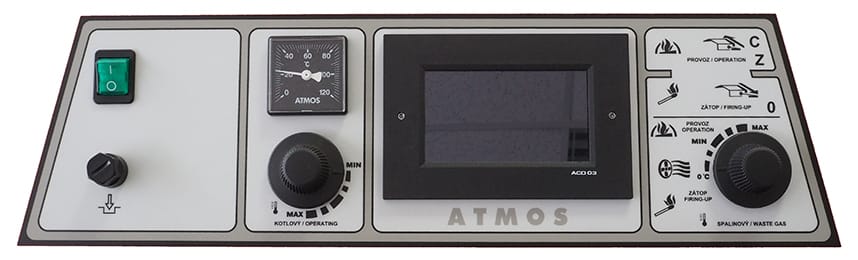

Äquitherme Steuerung ACD 03
Jeder Kessel kann mit einer modernen Touch-Elektroniksteuerung ATMOS ACD 03 zur Steuerung des gesamten Heizsystems in Abhängigkeit von Außentemperatur, Raumtemperatur und Uhrzeit ausgestattet werden. Diese Regelung ist in der Lage, den Kessel selbst mit einem Ventilator mit vielen anderen Funktionen zu steuern.
Spezifikationen
Beschreibung des kessels – Zeichnung | |||
1. | Kesselkörper | 22. | Zugregler – Honeywell FR 124 |
2. | Fülltür | 23. | Feuerbeständiges Formstück – vorderer Würfel |
3. | Reinigungstür | 24. | Ventilator-Regelthermostat (Kessel-Thermostat) |
4. | Abzugsventilator (S) | 25. | Türfüllung – Sibral |
5. | Feuerbeständiges Formstück – hinterer Würfel | 26. | Türdichtung – Schnur 18×18 |
6. | Bedienungstafel | 27. | Abgasbremser (KC25S, KC35S, KC45S) |
7. | Sicherheitsthermostat für Pumpe 95 °C | 29. | Kondensator für Abzugventilator – 1μF |
8. | Regulationsklappe | 30. | Rauchgas-thermostat |
9. | Roststab | 31. | Sicherheitsthermostat |
10. | Feuerbeständiges Formstück – Kugleraum | 32. | Kühlschleife gegen Überhitzung |
11. | Rostrohr | 33. | Zugstange zum Regulieren sekundärer Luft |
12. | Feuerbeständiges Formstück – Halbmond | 34. | Türfüllung – Sibral |
13. | Anheizklappe | 37. | Abgasbremser KC25S, KC45S Abgasbremser – 4 armig KC35S Turbulator der Rohrwand im Rauchkanal – 330 mm |
14. | Feuerbeständiges Formstück – hintere Stirnseite vom Kugelraum | ||
15. | Reinigungsdeckel | ||
16. | Rosthebel | K | – Rauchkanalmuffe |
17. | Hebel der Anheizklappe | L | – Wasseraustritt aus dem Kessel |
18. | Thermometer | M | – Wassereintritt in den Kessel |
19. | Brennkammerblende – vordere Blende | N | – Rohransatz für Füllhahn |
20. | Schalter | P | – Rohransatz für Steuerventilsensor der Kühlschleife (TS 131, STS 20) |
Masse | ||||
KC16S | KC25S | KC35S | KC45S | |
A | 1166 | 1185 | 1435 | 1435 |
B | 658 | 758 | 758 | 858 |
C | 675 | 675 | 675 | 675 |
D | 874 | 874 | 1121 | 1121 |
E | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 |
F | 65 | 65 | 65 | 65 |
G | 208 | 208 | 208 | 208 |
H | 933 | 933 | 1177 | 1177 |
CH | 212 | 212 | 212 | 212 |
I | 212 | 212 | 212 | 212 |
J | 6/4″ | 6/4″ | 6/4″ | 6/4″ |
Spezifikationen | Kesseltyp | ||||
KC16S | KC25S | KC35S | KC45S | ||
Kesselwärmeleistung | kW | 18 | 26 | 35 | 45 |
Kesselfeurungswärmeleistung | kW | 20,3 | 28,8 | 39,2 | 51,9 |
Heizfläche | m2 | 1,6 | 1,9 | 2,6 | 2,6 |
Volumen des Brennstoffschachts | dm3 (l) | 50 | 65 | 100 | 125 |
Abmessungen der Füllöffnung | mm | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 |
Vorgeschriebener Schornsteinzug | Pa / mbar | 16 / 0,16 | 20 / 0,20 | 24 / 0,24 | 25 / 0,25 |
Max. Anlagendruck | kPa / bar | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 |
Kesselgewicht | kg | 275 | 297 | 377 | 397 |
Querschnitt der Abzugsmuffe | mm | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 |
Schutzart elektrischer Teile | IP | 20 | 20 | 20 | 20 |
Hilfstromverbrauch bei Nennwärmeleistung (elmax) | W / kW | 50 / 0,05 | 50 / 0,05 | 50 / 0,05 | 50 / 0,05 |
Hilfstromverbrauch bei Bereitschaftsmodus (Psb) | W / kW | 0 | 0 | 0 | 0 |
Anheizmodus | manuell | ||||
Abgegebene Nutzwärme bei Nennwärmeleistung (Pn) |
kW | 18,9 | 27,3 | 36,4 | 46,7 |
Kesselwirkungsgrad | % | 88,5 | 90,4 | 90,3 | 85,2 |
Kesselklasse | 5 | 5 | 4 | 4 | |
Kesselkategorie | 1 | ||||
Betriebsmodus | nicht kondensiert | ||||
Festbrennstoffkessel mit Kraft-Wärme-Kopplung | nein | nein | nein | nein | |
Kombiheizgerät | nein | nein | nein | nein | |
Energieeffizienzklasse | C | C | C | C | |
Rauchgastemperatur bei Nennleistung | °C | 165 | 177 | 209 | 254 |
Mengendurchfluss des Rauchgases bei Nennleistung | kg / s | 0,010 | 0,015 | 0,016 | 0,024 |
Vorgeschriebene Brennstoffe (Bevorzugter) | Braunkohlebriketts mit einem Heizwert von 19 – 23 MJ/Kg-1 | ||||
Durchschnittlicher Brennstoffverbrauch | kg.St-1 | 3,3 | 4,7 | 6,5 | 8,4 |
Vorgeschriebene Holzlänge | mm | 230 | 330 | 330 | 430 |
Brenndauer bei Nennleistung | Stun. | 4 | 4 | 4 | 4 |
Wasseranteil im Kessel | l | 37 | 45 | 68 | 70 |
Hydraulischer Kesselverlust | mbar | 0,17 | 0,18 | 0,20 | 0,22 |
Minimales Volumen des Ausgleichsbehälters | l | 500 | 500 | 500 | 750 |
Anschlussversorgungsspannung | V / Hz | 230 / 50 | |||
Die vorgeschriebene Mindestrücklauftemperatur während des Betriebes beträgt 65 °C. Die vorgeschriebene Vorlauftemperatur des Kessels beträgt 80 – 90 °C.ie vorgeschriebene Mindesttemperatur des Rücklaufwassers bei Betrieb beträgt 65 °C. |
