Kombikessel für Holz und Pellets

Die Reihe der Kombi Kessel DC18GSP, DC25GSP, DC30GSP und DC40GSP ermöglicht die Holzverbrennung auf dem Prinzip der Generatorvergasung in der Kombination mit einem Bren-ner für Pellets. So bieten wir mit einem Kessel die Möglichkeit sehr preiswert mit Holz oder automatisch zu heizen.
Die Kessel DCxxGSP sind mit der Funtion ausgerüstet – automatische Umschaltung und Pelletsstart nach Holzverbrennen.
Die Kessel und Brenner DCxxGSP besitz im Holzvergaserbereich eine dicht schliessende Luftklappe für die Stillstandsphase. Dadurch wird eine Beeinträchtigung im Wechselbetrieb verhindert, da der Kessel keine Falschluft anziehen kann.

Kesselwirkungsgrad nach Typ 90,2 - 92,7 %

Vorteile des DCxxGSP Kessels

Kombination der einzelnen Brennstoffarten möglich – der Brennstoffwechsel: Holz + Pellets (DCxxGSP)
Austausch der einzelnen Brenner möglich – Sie können jederzeit zu einem anderen Medium übergehen
Hoher Wirkungsgrad bei den einzelnen Brennstoffarten – praktisch der gleiche Wirkungsgrad wie bei den speziellen Kesseln für Pellets (bis 92,3 %)
Platzersparnis
Ein Schornstein und ein Rauchrohr
Ökobetrieb – bei allen Arten der Beheizung
Automatische umschaltung möglich von Holz auf Pellet

Die empfohlene Schaltung ist die Kesselschaltung mit dem Laddomat 22 oder einem Thermoregulierungsventil mit 500 bis 1000 l Ausgleichsbehälter. Eine weitere Möglichkeit ist die Kesselinstallation mit Pufferspeichern mit dem erforderlichen Volumen (z. B. 2000 l), die die zusätzliche Beheizung mit Wärmespeicherstromermöglichen, oder der Anschluss von Solarpaneelen.

Die ATMOS Kessel sollen immer mit der Rücklaufanhebung zB. Laddomat 22, Thermoregelventil oder Dreiwegermischer mit Servoantrieb angeschlossen werden.
Die Rücklauftemperatur muss jedoch über 65 °C und Kesseltermperatur (Vorlauf) über 80 °C sein.
Alle Kessel sind mit der thermichen Ablaufsicherung ausgerüstet.

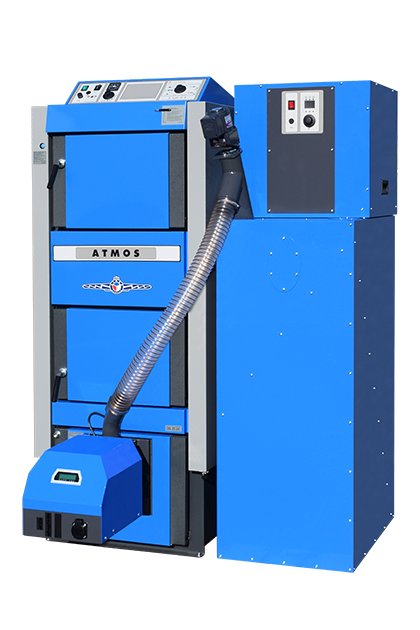

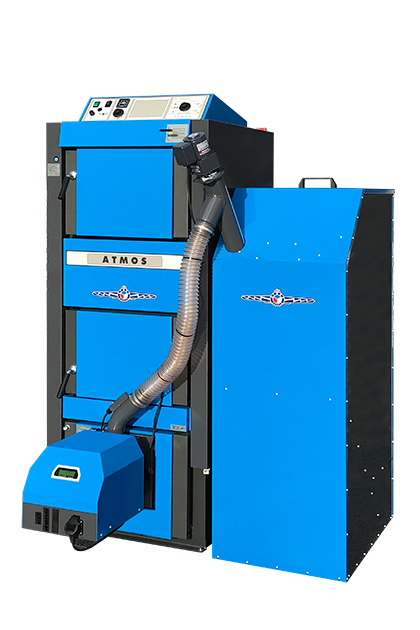

: Kessels mit Kompaktpelletbehälter AZPD 240 B mit dem pneumatischen Pelletstransport ATMOS APS 250 S

: Kessel mit dem Förderschnecke DA1500 und Standars Pelletsbehälter 300 l

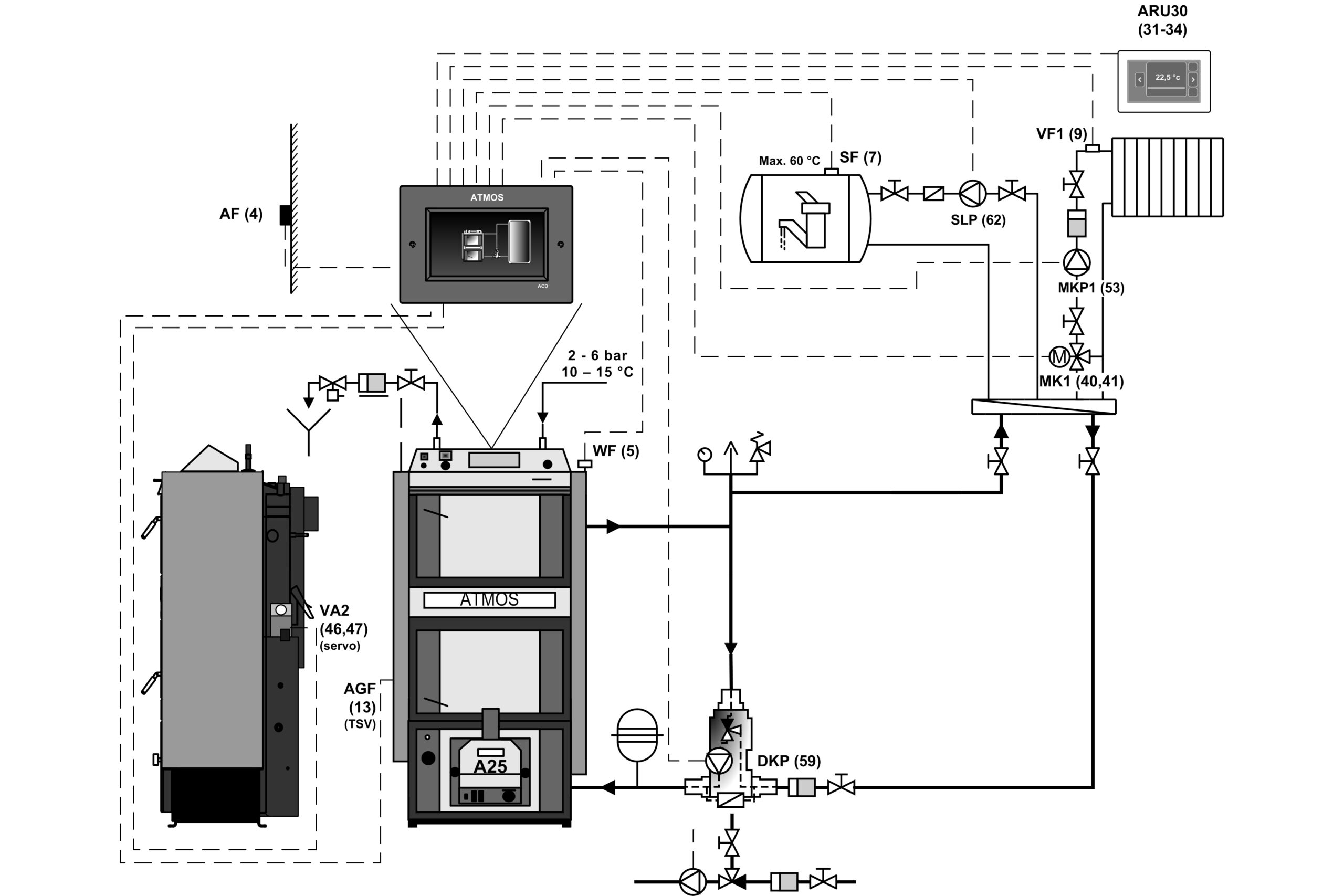

: Kesselanschluss mit Äquithermregelung ACD 03/04, ohne Pufferspeicher

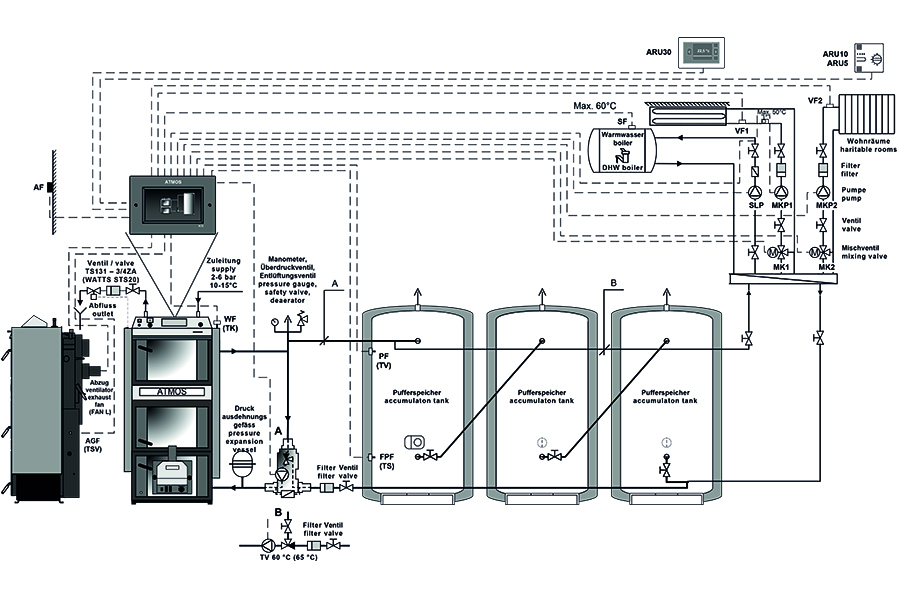

: Kesselanschluss mit äquithermer Regelung ACD 03/04, mit Pufferspeicher

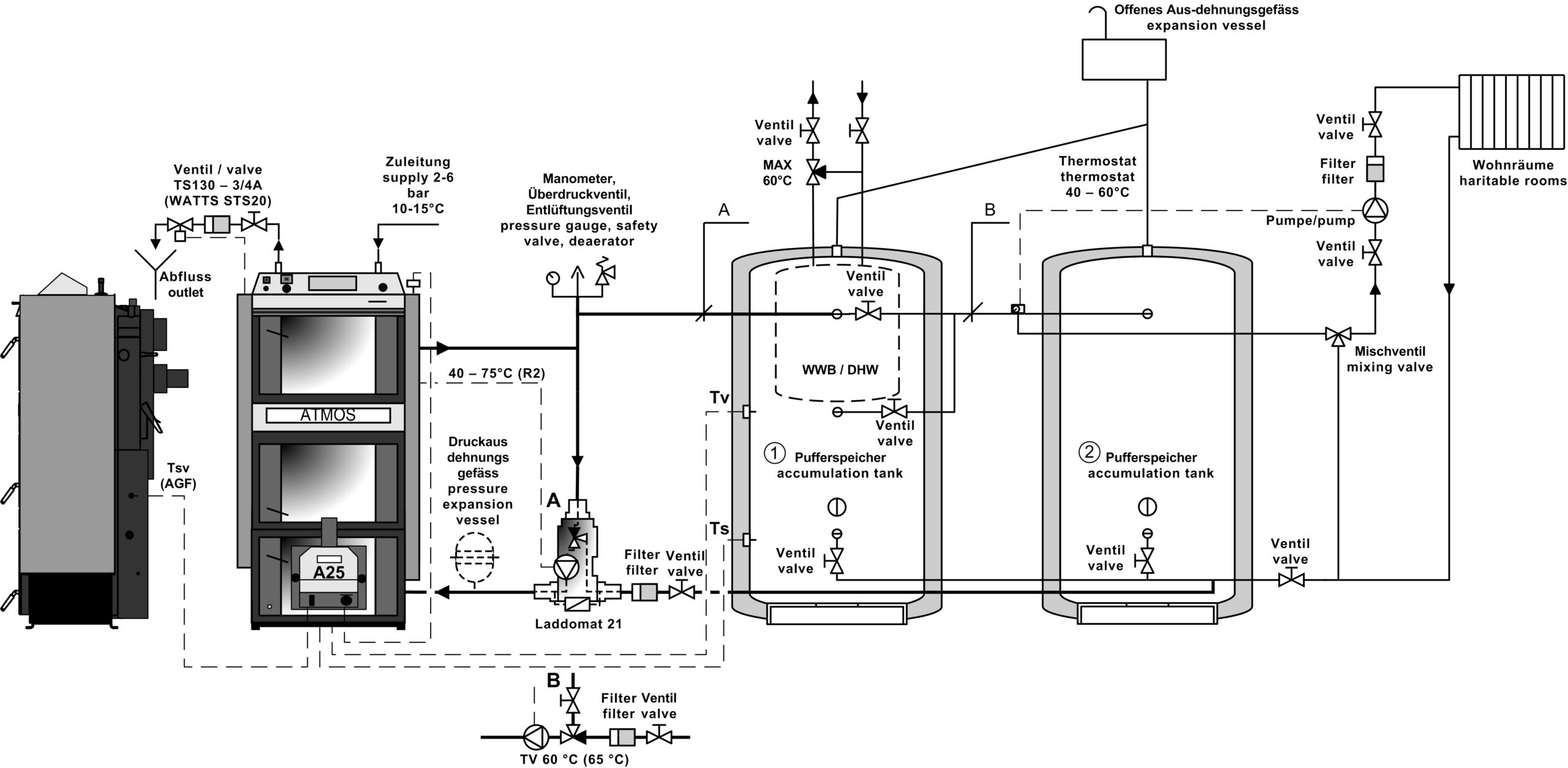

: Kesselanschluss ohne ACD 03/04 Äquithermregelung, Pufferspeicher mit schwimmendem Kessel

Kesselregulation

Der Betrieb des Kessels wird vollautomatisch auf die erforderliche Wasseraustrittstemperatur geregelt, um den höchstmöglichen Kesselwirkungsgrad und beste Verbrennungsqualität zu gewährleisten. Dies geschieht für:

Feuerungszugregler HONEYWELL
Servoklappe Belimo – Abgastemperaturfühler bei DCxxGSP
Kesselthermostat
Rauchgasthermostat

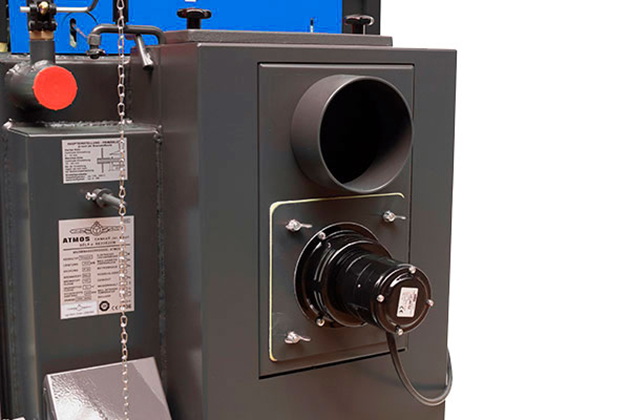

Saugzugventilator
Pumpenthermostat
Umschalter

Kessel und Brenner DCxxGSP sind in der Version (Modell ab 2018) mit der Funktion des automatischen Schließens oder Öffnens der Luftzufuhr zum Kessel / Brenner durch einen Stellantrieb beim Heizen mit Holz oder Pellets ausgestattet.
Die Kessel sind mit einem Abgastemperaturfühler AGF2 und einem Kesselwassertemperaturfühler KTF20 für die Funktion des automatischen Brennerstarts nach der Holzverbrennung ausgestattet. Darüber hinaus sind die Kessel mit zwei Fühlern (TV und TS) KTF20 ausgestattet, um den Brenner nach zwei Temperaturen am Speicher zu steuern. Das gesamte Set wird in Maximalausstattung, für vollautomatischen Betrieb und einfache Installation „plug and play“ verkauft.

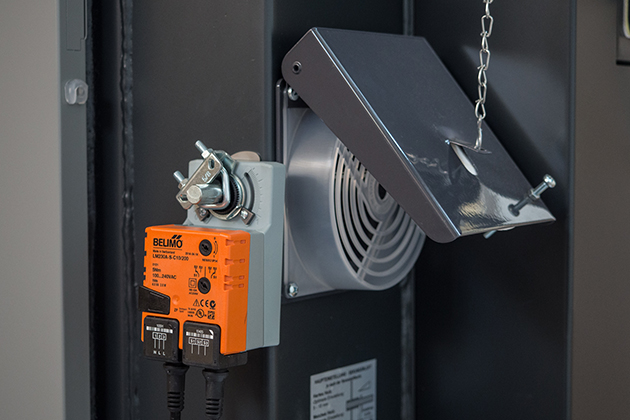

: Servoklappe Belimo

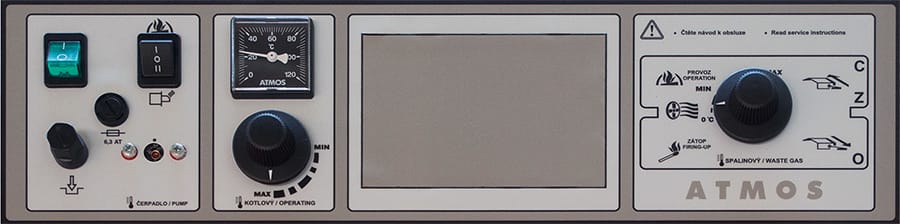

: Schaltfeld – Standardregelung

Aufbau des Panels:
Hauptschalter, Sicherheitsthermostat, Thermometer, Regelungsthermostat und Abgasthermostat

Die elektromechanische Regelung ist die optimale Lösung der Steuerung des Kesselbetriebes (Lüfters) auf einfache Art und Weise. Die Panelausführung mit der Standardregelung ist die Grundausführung für alle hergestellten Kessel.

Äquitherme Steuerung ACD 03

Jeder Kessel kann mit einer modernen Touch-Elektroniksteuerung ATMOS ACD 03 zur Steuerung des gesamten Heizsystems in Abhängigkeit von Außentemperatur, Raumtemperatur und Uhrzeit ausgestattet werden. Diese Regelung ist in der Lage, den Kessel selbst mit einem Ventilator mit vielen anderen Funktionen zu steuern.

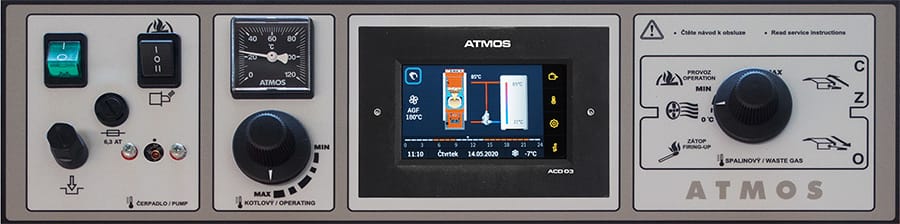

: Schaltfeld – elektronische Regelung ATMOS ACD 03

Spezifikationen

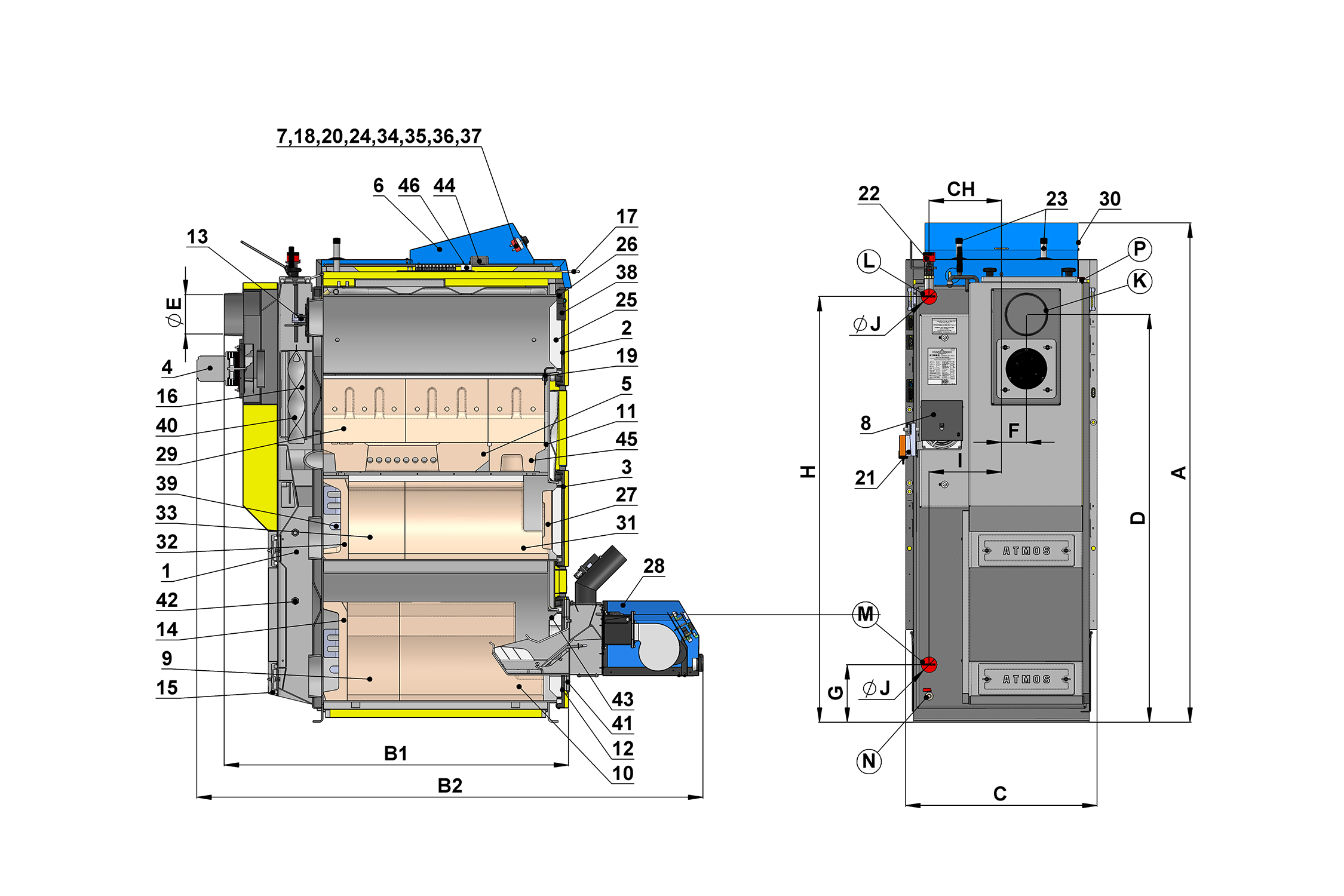

Beschreibung des kessels – Zeichnung
1.	Kesselkörper	27.	Feuerbeständiges Formstück – Halbmond (Türblende) (beim Heizen mit Holz)
2.	Fülltür (beim Heizen mit Holz)	28.	Brenner für Pellets ATMOS A25 / A45 (DC40GSP)
3.	Reinigungstür (beim Heizen mit Holz)	29.	Feuerbeständiges Formstück – Seite
4.	Abzugsventilator	30.	Rauchgasthermostat 2
5.	Hitzebeständiges Formstück – Düse	31.	Feuerbeständiges Formstück – Kugelr. – (beim Heizen mit Holz)
6.	Bedienungstafel	32.	Feuerbeständiges Formstück – hintere Stirnseite des Kugelr. – (beim Heizen mit Holz)
7.	Sicherheitsthermostat (Vorsicht – bei Überhitzung drücken)	33.	Feuerbeständiges Formstück – verlängerung des Kugelraum (Raumn für Holz – DC40GSP)
8.	Regulationsklappe	34.	Pumpenthermostat
9.	Feuerbeständiges Formstück – verlängerung des Kugelraum (Raumn für Pellets – DC40GSP)	35.	Sicherung (6,3A) 5×20/T6,3A/1500 – typ H
10.	Feuerbeständiges Formstück – Kugelraum – (beim Heizen mit Pellets)	36.	Rauchgasthermostat 1
11.	Dichtung für Düse – 12 x 12	37.	Schalter (Umschalter) I-O-II
12.	Tür – für den Brenner für Pellets	38.	Endschalter mit Taste
13.	Anheizklappe	39.	Abgasbremser – mittlere Verbrenngskammer (außer DC25GSP) – untere Verbrenngskammer (nur bei DC18GSP, DC40GSP)
14.	Feuerbeständiges Formstück hintere Stirnseite vom Kugelraum – (beim Heizen mit Pellets)	40.	Abgasbremser – Turbulator
15.	Reinigungsdeckel	41.	Sibraldichtung unter den Brenner

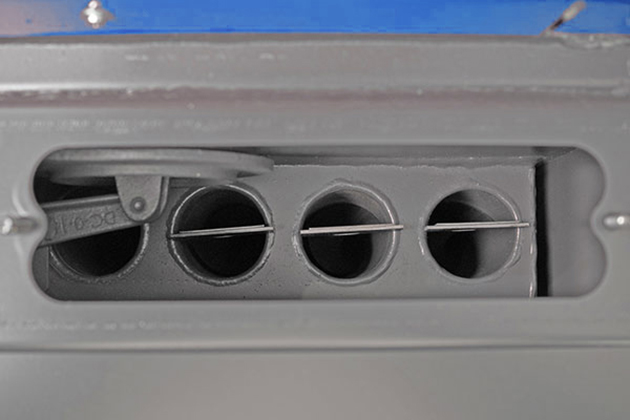

16.	Rohrwärmetauscher	42.	Messstelle für den Abgasanalysator
17.	Hebel der Anheizklappe	43.	Türenblende (DC40GSP)
18.	Thermometer	44.	Modul AD08
19.	Rahmenblende	45.	Feuerbeständiges Formstück – verlängerung des Düse (Würfelstein) – (DC40GSP)
20.	Schalter mit Kontrolllampe	46.	Kondensator für Abzugventilator – 1μF
21.	Servoklappe – Servomotor BELIMO
22.	Zugregler – Honeywell FR 124	K	– Stutzen des Rauchabzugskanals
23.	Kühlschleife gegen Überhitzung	L	– Vorlauf
24.	Ventilator-Regelthermostat	M	– Rücklauf
25.	Türfüllung – Sibral	N	– Muffe für Einlasshahn
26.	Türdichtung – Schnur 18 x 18	P	– Muffe für den Sensor des die Kühlschleife steuernden Ventils (TS 131, STS 20)

Masse (mm)
	DC18GSP	DC25GSP	DC30GSP	DC40GSP
A	1755	1755	1755	1755
B1 / B2	830 / 1365	1030 / 1565	1030 / 1565	1230 / 1792
C	680	680	680	680
D	1445	1445	1445	1445
E	150 / 152	150 / 152	150 / 152	150 / 152
F	87	87	87	87
G	204	204	204	204
H	1507	1507	1507	1507
CH	256	256	256	256
I	256	256	256	256
J	6/4″	6/4″	6/4″	6/4″

Spezifikationen		Kesseltyp
		DC18GSP	DC25GSP	DC30GSP	DC40GSP
Kesselwärmeleistung – Pellets – Holz	kW	4,5 – 18 19	6 – 20 25	6 – 20 29,8	9 – 30 40
Kesselfeurungswärmeleistung – Pellets – Holz	kW	4,9 – 19,4 20,8	6,5 – 21,6 27,0	6,5 – 21,6 32,6	9,7 – 32,3 43,9
Heizfläche	m²	3,2	4,1	4,1	4,9
Volumen des Brennstoffschachts	dm³ (l)	80	120	125	160
Maße der Füllöffnung	mm	450 x 260	450 x 260	450 x 260	450 x 260
Vorgeschriebener Schornsteinzug – Pellets – Holz	Pa / mbar	16 / 0,16 16 / 0,16	18 / 0,18 18 / 0,18	18 / 0,18 20 / 0,20	20 / 0,20 22 / 0,22
Maximaler Betriebswasserüberdruck	kPa / bar	250 / 2,5	250 / 2,5	250 / 2,5	250 / 2,5
Gewicht des Kessels	kg	547	659	656	768
Durchmesser des Abzugkanals	mm	150 / 152	150 / 152	150 / 152	150 / 152
Abdeckung des Elektroteils	IP	20	20	20	20
Elektrische Anschlussleistung (Hilfstrombedarf) – Start (Zündung) – Pellets (max.) – Betrieb – Pellets (max.) – Betrieb – Holz (max.)	W	522 (572) / 1042 (1092) 42 (92) 50			572 / 1092 97 50
Elektrische Hilfstrombedarf bei Bereitschaftsmodus	W	3,3
Anheizmodus Pellets / Holz		automatisch / manuell
Wirkungsgrad des Kessels (Direkt) – Pellets – Holz	%	92,7 91,5	92,8 92,5	92,8 91,4	92,8 91,2
Kesselklasse		5	5	5	5
Kesselkategorie		1
Betriebsmodus		nicht kondensiert
Festbrennstoffkessel mit Kraft-Wärme-Kopplung		nein
Kombiheizgerät		nein
Klasse (Energy efficiency class)		A+	A+	A+	A+
Abgastemperatur bei Nenn-Wärmeleistung gemäß EN303-5 – Pellets – Holz	°C	121 137,5	114 126,8	114 148,4	116,2 146,8
Abgastemperatur / zug zur Berechnung des Abgasweges (Schornstein) – Holz	°C / Pa	158 / 16	147 / 18	168 / 20	167 / 22
GewichtsdurchflussderAbgase bei einer Nennleistung – Pellets – Holz	kg / s	0,009 0,012	0,010 0,015	0,010 0,017	0,015 0,023
Vorgeschriebener Brennstoff	trockenes Holz (Stückholz) mit einer Heizleistung von 15 – 17 MJ.kg^-1, Wassergehalt 12 % – 20 %, Durchmesser 80 – 150 mm
Brennstoff für automatische Beladung – Pellets	Holzpellets nach DIN – mit dem Durchmesser 6 – 8 mm und Heizwert 15 – 18 MJ/kg^-1
Durchschnittsverbrauch des Brennstoffes für Holz bei Nenn-Wärmeleistung	kg.St^-1	5,1	6,1	7,7	10,1
für die Heizsaison		1 kW = 1 Raummeter
Vorgeschriebene Holzlänge	mm	330	530	530	730
Brenndauer bei Nennleistung – Holz	Std.	2	2	2	2,5
Wasservolumen im Kessel	l	69	100	100	131
Hydraulischer Verlust des Kessels	mbar	0,21	0,22	0,22	0,21
Minimales Volumen des Ausgleichsbehälters	l	500	500	500	750 – Pellets 2200 – Holz
Anschlussspannung	V / Hz	230 / 50
Die vorgeschriebene Mindesttemperatur des Rückflusswassers während des Betriebs beträgt 65 °C. Die vorgeschriebene Betriebstemperatur des Kessels beträgt 80 – 90 °C.

Der Pelletsbrenner Atmos A25 (für Modellen DC18GSP, DC25GSP, DC30GSP)

Der Pelletsbrenner Atmos A45 (für Modell DC40GSP)

Die Kessel und Brenner besitz im Holzvergaserbereich eine dicht schliessende Luftklappe für die Stillstandsphase. Dadurch wird eine Beeinträchtigung im Wechselbetrieb verhindert, da der Kessel keine Falschluft anziehen kann.

Vorgeschriebener Brennstoff: hochwertige Holzpellets (weiß) mit Durchmesser von 6 bis 8 mm, Länge von 5 bis 25 mm und Brennwert 16 – 19 MJ.kg^-1.

Display des Brenners: dient zur Anzeige des aktuellen Brennerzustands und zur Einstellung der Funktionen.

Brennersteuerung: durch elektronische Regelung AC07X, die den Lauf der externen Förderschnecke, zwei Glühspiralen und den Ventilator nach Forderungen des Kessels und des Heizsystems steuert. Die Elektronik wird durch Sicherheitsthermostat des Kessels, Sicherheitsthermostat an Pelletzufuhr zum Brenner, Drehzahlgeber am Ventilator und Photozelle für Flammeaufnahme gesichert. Die Brennerfunktion wird auf dem Display der elektronischen Regelung signalisiert.

Brennstoffzündung: automatisch mit Hilfe von zwei Glühspiralen.

Grundfunktionen des Brenners:
Möglichkeit der Nutzung von zwei Reserveausgängen R und R2 für verschiedene Anwendungen
Möglichkeit der Schaltung von vier verschiedenen Sensoren TS, TV, TK und TSV
TS – unterer Sensor am Behälter
TV – oberer Sensor am Behälter
TK – Sensor des Kessels oder mittiger Sensor am Behälter
TSV – Sensor für Abgase oder Solarpanel

Brennersteuerung nach zwei Temperaturen am Ausgleichsbehälter (TV und TS)
Steuerung des Kessellüfters vom Brenner mit Hilfe des Reserveausganges (A25)
Steuerung des Kesselpumpe vom Brenner mit Hilfe des Reserveausganges (A25)
Steuerung des Solarsystems direkt vom Brenner A25
Automatischer Start des Brenners nach dem Ausbrennen des Holzes bei den Kesseln DCxxGSP

Die Brenner sind nur für die Holzpellets (ohne Rinde), ø 6 – 8 mm, Länge 10 – 25 mm und von Heizwert 16 – 19 MJ.kg^-1. Man soll nicht die Pellets verheizen,die die Schlacke machen. In einem solchen Fall muss die Brennkammer täglich gereinigt werden. Oder den Brenner mit pneumatische Reinigung der Brennerschale (Zubehör Atmos).

Für Brenner ATMOS A25 sind folgende Förderschnecke bestimmt:

Förderschnecke DA1500 mit einer Länge von 1,50 m und einem Durchmesser von 75 mm
Förderschnecke DA2000 mit einer Länge von 2 m und einem Durchmesser von 75 mm
Förderschnecke DA2500 mit einer Länge von 2,5 m und einem Durchmesser von 75 mm
Förderschnecke DA3000 mit einer Länge von 3 m und einem Durchmesser von 75 mm
Förderschnecke DA4000 mit einer Länge von 4 m und einem Durchmesser von 75 mm

Für Brenner ATMOS A45 sind folgende Förderschnecke bestimmt:

Förderschnecke DRA50 mit einer Länge von 1,70 m und einem Durchmesser von 80 mm
Förderschnecke DRA50 mit einer Länge von 2,5 m und einem Durchmesser von 80 mm
Förderschnecke DRA50 mit einer Länge von 4 m und einem Durchmesser von 80 mm
Förderschnecke DRA50 mit einer Länge von 5 m und einem Durchmesser von 80 mm

Oder die Förderschnecken DRA25 für die Nutzung von Pelletsplatzsparbehälter AZPD.
