Holzkessel ATMOS Generator GS15, GS20, GS25, GS32, GS40, GSX50 und GSX70 mit großem Anwendungsraum mit Keramik ausgekleidet für optimale Verbrennungsqualität. Es ist ein echter Holzgasgenerator.
Vorteile von Vergaserkesseln für Stückholz ATMOS
- Möglichkeit, große Holzstücke (Stückholz) zu verbrennen
- Großer Kraftstofftank – lange Brenndauer
- Hoher Wirkungsgrad 88 bis 92 % je nach Typ – Primär- und Sekundärluft wird auf eine hohe Temperatur vorgewärmt
- Ökologische Verbrennung – Kessel nach ČSN EN 303-5 Klasse 5, EKODESIGN 2015/1189

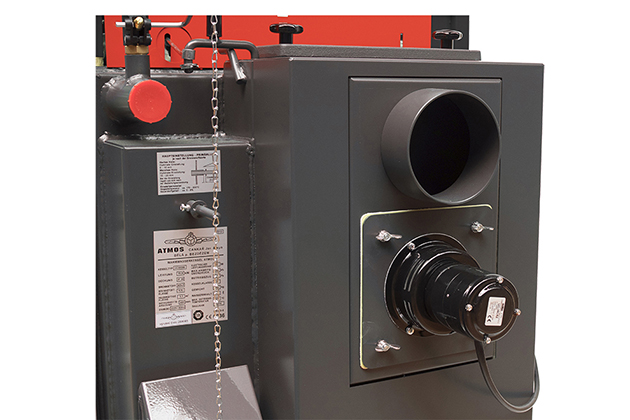

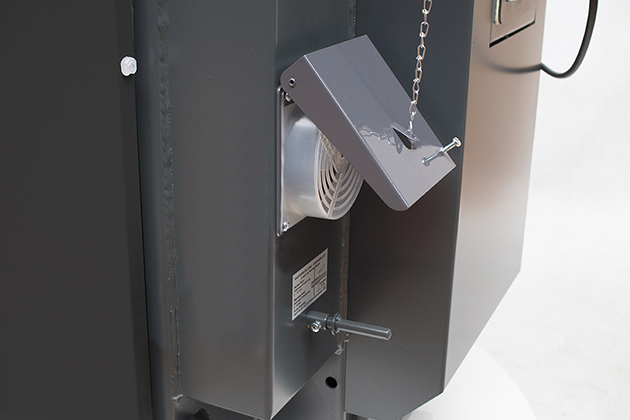

- Abluftventilator – staubfreie Entaschung, rauchfreier Heizraum

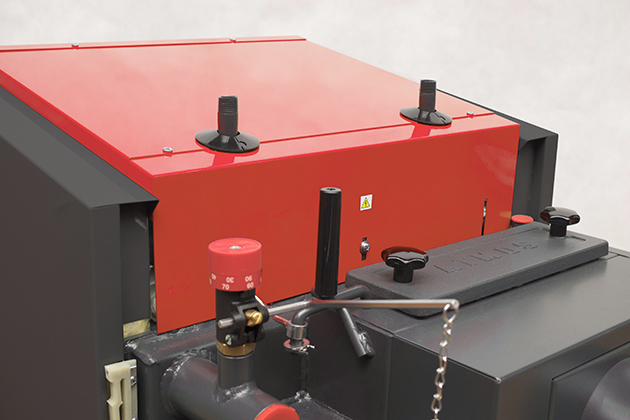

- Kühlkreislauf gegen Überhitzung – ohne Gefahr der Kesselschäden
- Automatische Abschaltung des Kessels nach dem Ausbrennen des Brennstoffs – Abgasthermostat
- Bequeme Entaschung – große Keramikbrennkammer für Asche (wir holen 1x pro Woche für Holz ab)
- Kessel ohne Rohrboden – einfachere Reinigung
- Kleine Größe und geringes Gewicht
- Türwahl links / rechts
- Hohe Qualität
Umwelt

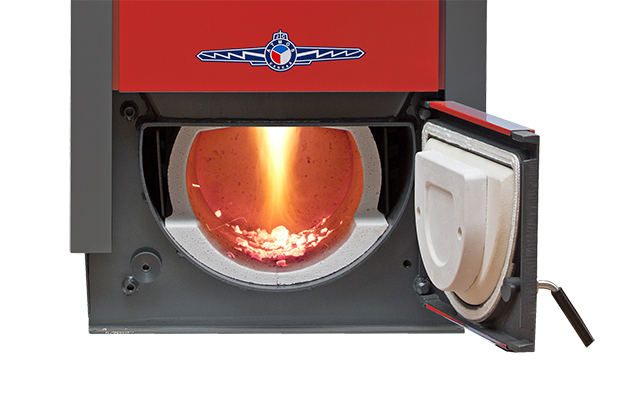

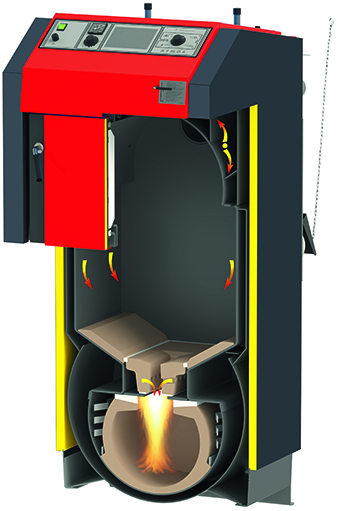

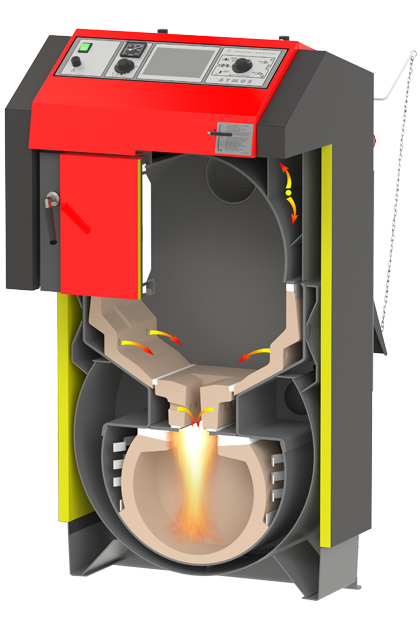

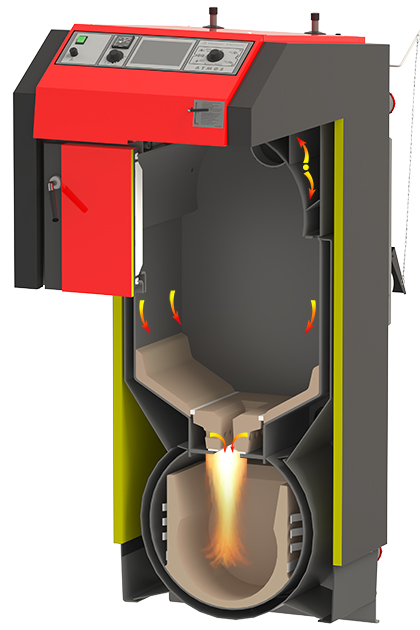

Die umgekehrte Verbrennung und der keramische Verbrennungsraum ermöglichen praktisch eine perfekte Verbrennung mit einem Minimalanteil von Schadexhalationen. Die Kessel entsprechen den Limits für umweltschonende Produkte gemäß der durch das Umweltministerium der Tschechischen Republik erlassenen Richtlinie Nr. 13/2002.
Zeugnisse und zertifizierung
Sämtliche ATMOS-Kessel werden in Prüfstellen für einzelne Bestimmungsländer zertifizert: SZÚ Brno, TÜV München – Deutschland, Litauen, die Ukraine, Schweden SP, Polen und Österreich, die Slowakei, Ungarn laut gültigen Normen – EN 303-5.
Industriell Patentgeschützt.
Installation
Die ATMOS-Kessel müssen mit LADDOMAT 22 oder dem Thermo-Regelventil ESBE zum Erreichen einer Mindesttemperatur von 65 °C des Wassers am Rücklauf zum Kessel ausgestattet sein. Die Vorlauftemperatur am Kessel muss ständig im Bereich von 80 – 90 °C liegen. Alle Kessel werden in deren Grundausführung mit einem Kühlungskreis gegen Überhitzung geliefert. Wir empfehlen, die Kessel mit Speicherbehältern zu installieren.
Kesselregulation

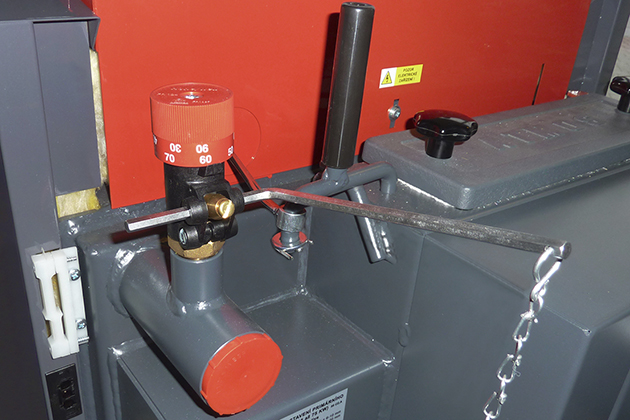

Elektromechanische Regelung – die Regelung der Kesselleistung erfolgt durch eine Luftklappe, die mit dem Zugregler (Typ FR 124) betätigt ist. Dieser Zugregler öffnet oder schließt die Luftklappe je nach der eingestellten Wasseraustrittstemperatur (80–90 °C). Neben der Leistungsregelung schützt der Zugregler den Kessel vor Überheizung. Sein Vorteil besteht in der schnellen Zündung und Erreichung der gewünschten Leistung, wenn die Luftklappe vollständig geöffnet ist. Das Bedienfeld des Kessels ist mit einem Regelthermostat, der den Saugzugventilator je nach der eingestellten Wasseraustrittstemperatur (80 – 85 °C) regelt, und mit einem Abgasthermostat, der zur Stilllegung des Kessels und zum Ausschalten des Saugzugventilators nach dem Ausbrennen des Brennstoffes dient, ausgestattet. Wird der Kessel mit Pufferspeichern betrieben, regelt der Abgasthermostat auch die Kesselkreispumpe.
Der Vorteil der Regelung und Bauart der ATMOS Kessels besteht darin, dass die Kessel bei einem guten Kaminzug bis zu 70 % der Nennleistung auch ohne das Ventilator arbeiten können.

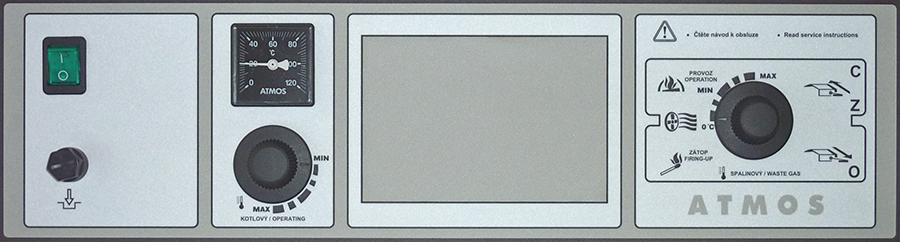

Aufbau des Panels:
Hauptschalter, Sicherheitsthermostat, Thermometer, Regelungsthermostat und Abgasthermostat
Die elektromechanische Regelung ist die optimale Lösung der Steuerung des Kesselbetriebes (Lüfters) auf einfache Art und Weise.
Die Panelausführung mit der Standardregelung ist die Grundausführung für alle hergestellten Kessel.
Äquitherme Steuerung ACD 03
Jeder Kessel kann mit einer modernen Touch-Elektroniksteuerung ATMOS ACD 03 zur Steuerung des gesamten Heizsystems in Abhängigkeit von Außentemperatur, Raumtemperatur und Uhrzeit ausgestattet werden. Diese Regelung ist in der Lage, den Kessel selbst mit einem Ventilator mit vielen anderen Funktionen zu steuern.
Äquitherme Steuerung ACD 04
Die Kessel GS25 und GS32 können ab Werk mit ATMOS ACD 04 Steuerung mit Touchpanel bestellt werden.
Die Kessel sind bereits mit allen notwendigen Sensoren ausgestattet. Dieses Gerät dient zur komfortablen Steuerung des Warmwassersystems des beheizten Gebäudes. Der Regler enthält Funktionen zur direkten Steuerung von Kessel, Kesselkreis, drei Heizkreisen, Warmwasser, Solar usw.

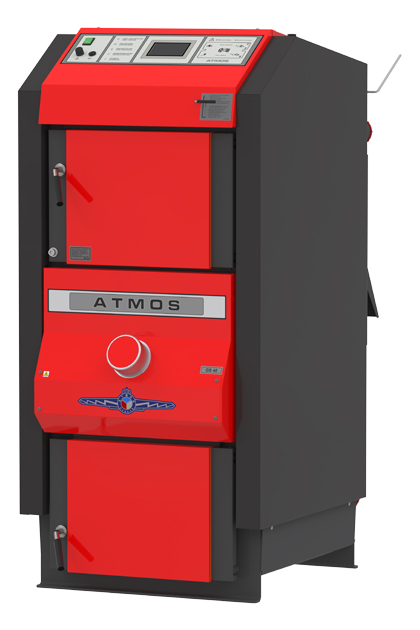

Automatische Holzzündung
Die automatische Holzzündung wird für die geplante Anhzeizung des Heizkessels genutzt, z.B. vor der Heimkehr am Nachmittag oder vor der Ankunft auf die Hütte. Die Zündung des Brennstoffs erfolgt sehr schnell (ca. 5 Minuten) und ermöglicht dem Bediener, „in die Wärme“ anzukommen. Die Zündung des Brennstoffes kann für die Regelung des ATMOS ACD 04 nach Zeit (Wochenprogramm), nach Bedarf der Heizungsanlage oder nach Temperatur im Pufferspeicher eingestellt und geplant werden. Die automatische Holzzündung ist für der Kessel DC40GS vorgesehen.

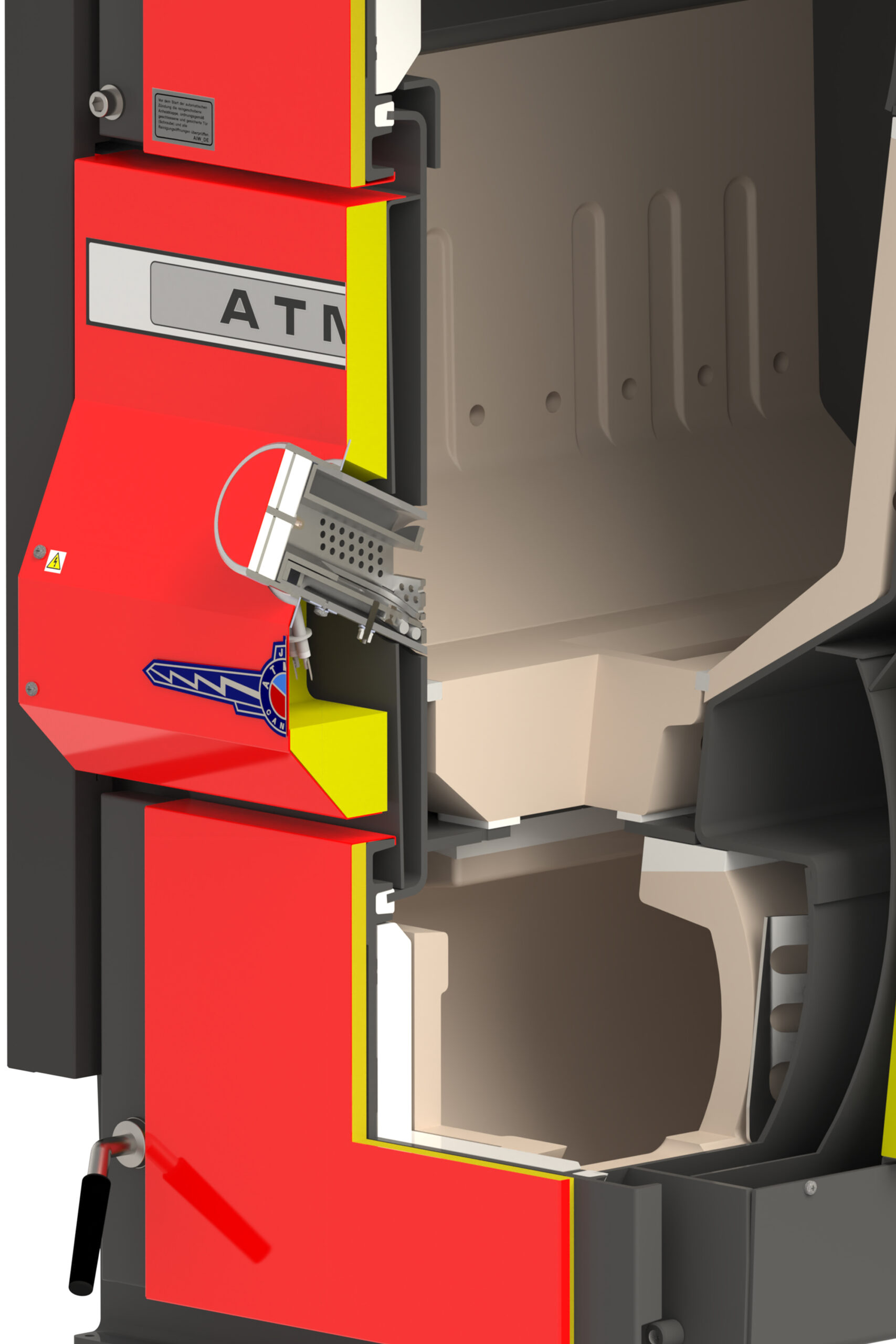

Zwischen der oberen und unteren Tür ist eine Vorrichtung zur automatischen Holzzündung eingebaut (eine Kammerschale mit Heizspirale). Zur Zündung werden hochwertige Holzpellets verwendet, mit denen die Zündkammer befüllt wird. Die Pelletmenge entspricht der Größe der Schaufel, die im Lieferumfang des Kessels enthalten ist. Die Pellets werden zum eingestellten Zeitpunkt mit einer elektrischen Heizspirale (500 W) entzündet.
Legende zur Zeichnung eines Kessels mit automatischer Holzzündung | Schema der Zündanlag | ||||
1. | Kesselkörper | 19. | Zugregler – Honeywell FR 124 | 1. | Platte der Glühspirale |
2. | Fülltür | 20. | Schalter | 2. | Glühspirale |
3. | Reinigungstür | 22. | Leistungsregler – Honeywell FR 124 | 3. | Zündkammer, herausnehmbar |
4. | Ventilator – Abzugsventilator (S) | 23. | Kühlschleife gegen Überhitzung | 4. | Schraubdeckel (beim Betrieb immer fest angezogen) |
5. | Hitzebeständiges Formstück – Düse | 24. | Regler ATMOS ACD 04 | 5. | Blindkammer, herausnehmbar |
6. | Bedienungstafel | 25. | Türfüllung – Sibral klein – stark für die obere Tür klein – schwach für die untere Tür |
6. | Füllschaufel für Pellets |
7. | Regulationsklappe | 26. | Türdichtung – Schnur 18×18 | ||
8. | Hitzebeständiges Formstück – Seite des Feuerraumes – GS | 30. | Kondensator für Abzugventilator – 1μF | ||
9. | Hitzebeständiges Formstück – GS – Kugelraum L+R | 33. | Abgasbremser | ||
10. | Dichtung – Düsen 12 x 12 (14 x 14) | 35. | Hülse für Thermostate (Fühler) | ||
11. | Hitzebeständiges Formstück – Halbmond | 36. | Sicherungsschraube | ||
12. | Anheizklappe | 37. | Zündanlage | ||
13. | Hitzebeständiges Formstück – GS – hintere teil des Kugelraumes | ||||
14. | Reinigungsdeckel – oben und unten | K | – Kaminhals | ||
15. | Hebel der Anheizklappe | L | – Vorlauf | ||
16. | Thermometer | M | – Rücklauf | ||
17. | Blende des Feuerraumes | N | – Zapfpistole für Füllhahn | ||
18. | Schalter | P | – Buchse für Ventilsensor zur Steuerung des Kühlkreislaufs (TS 131, STS 20) |
Spezifikationen
Beschreibung des kessels – Zeichnung | |||
1. | Kesselkörper | 20. | Kühlschleife gegen Überhitzung |
2. | Fülltür | 21. | Ventilator-Regelthermostat (Kessel-Thermostat) |
3. | Reinigungstür | 22. | Türfüllung – Sibral |
4. | Ventilator – Abzugsventilator (S) | 23. | Türsicherung – Schnur 18 x 18 |
5. | Hitzebeständiges Formstück – Düse | 25. | Ventilatorkondensator – 1μF |
6. | Bedienungstafel | 28. | Rauchkanalbremse (GS32, GS40) |
7. | Regulationsklappe | 30. | Abgasthermostat |
8. | Hitzebeständiges Formstück – Seite des Feuerraumes – GS | 31. | Sicherheitsthermostat (Achtung – muss bei Überhitzung gedrückt werden) |
9. | Hitzebeständiges Formstück – GS – Kugelraum L+R | 33. | Bremse entlang des Kugelraums |
10. | Dichtung – Düsen 12 x 12 (14 x 14) | 34. | Primärluftregulierung |
11. | Hitzebeständiges Formstück – Halbmond | 35. | Sekundärluftregulierung |
12. | Anheizklappe | 36. | Sicherheitsthermostat für Pumpe 95 °C |
13. | Hitzebeständiges Formstück – GS – hintere teil des Kugelraumes | ||

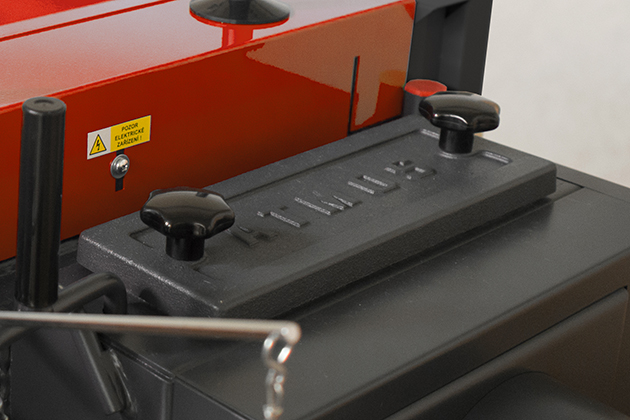

14. | Reinigungsdeckel – oben und unten | ||
15. | Hebel der Anheizklappe | K | – Kaminhals |
16. | Thermometer | L | – Vorlauf |
17. | Blende des Feuerraumes | M | – Rücklauf |
18. | Schalter | N | – Zapfpistole für Füllhahn |
19. | Zugregler – Honeywell FR 124 | P | – Buchse für Ventilsensor zur Steuerung des Kühlkreislaufs (TS 131, STS 20) |
Masse (mm) |
|||||||
---|---|---|---|---|---|---|---|
GS15 | GS20 | GS25 | GS32 | GS40 | GSX50 | GSX70 | |
A | 1280 | 1280 | 1280 | 1280 | 1434 | 1563 | 1686 |
B | 670 | 758 | 959 | 959 | 959 | 1042 | 1268 |
C | 678 | 678 | 678 | 678 | 678 | 678 | 678 |
D | 950 | 950 | 950 | 950 | 1099 | 997 | 1086 |
E | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 180 |
F | 69 | 69 | 69 | 69 | 69 | 70 | 58 |
G | 185 | 185 | 185 | 185 | 185 | 184 | 184 |
H | 1008 | 1008 | 1008 | 1008 | 1152 | 1287 | 1407 |
CH | 256 | 256 | 256 | 256 | 256 | 256 | 256 |
I | 256 | 256 | 256 | 256 | 256 | 256 | 256 |
J | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 2″ | 2″ | 2″ |
* Die Breite des Kessels beträgt 555 mm nach dem Entfernen der Seitenhauben.
Spezifikationen | Kesseltyp | |||||||
GS15 | GS20 | GS25 | GS32 | GS40 | GSX50 | GSX70 | ||
Kesselwärmeleistung | kW | 15 | 20 | 25 | 32 | 40 | 49 | 70 |
Kesselfeurungswärmeleistung | kW | 16,4 | 21,9 | 27,4 | 35,1 | 45,0 | 54,1 | 77,5 |
Heizfläche | m2 | 1,8 | 1,9 | 2,7 | 2,9 | 3,2 | 3,5 | 3,7 |
Vol. des Brennstoffschachts | dm3 (l) | 66 | 80 | 120 | 125 | 160 | 210 | 280 |

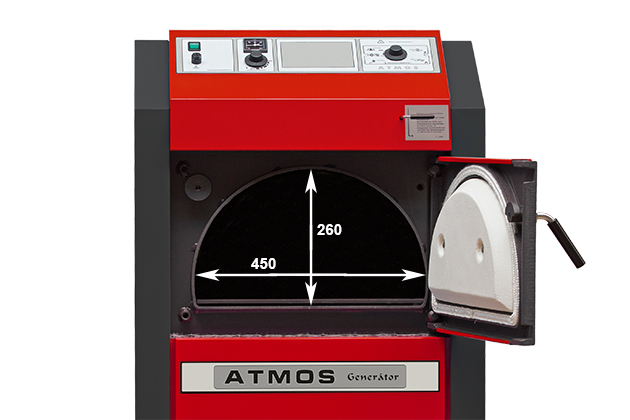

Fülloffnungabmessungen | mm | 450 x 310 | 450 x 310 | 450 x 310 | 450 x 310 | 450 x 310 | 450 x 310 | 450 x 310 |
Vorgeschriebener Schornsteinzug | Pa / mbar | 16 / 0,16 | 20 / 0,20 | 23 / 0,23 | 25 / 0,25 | 25 / 0,25 | 25 / 0,25 | 26 / 0,26 |
Maximaler Wasserüberdruck | kPa / bar | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 |
Kesselgewicht | kg | 302 | 343 | 431 | 436 | 485 | 538 | 690 |
Durchmesser des Abzugskanals | mm | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 180 |
Sicherung der elektr. Teile | IP | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
Elektrische Anschlussleistung (zusätzlich) | W | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Elektrische Anschlussleistung Standby | W | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Zündmodus | Manuelle | |||||||
Kessel Wirkungsgrad | % | 91,2 | 91,4 | 91,3 | 91,2 | 88,8 | 91,1 | 90,3 |
Maximaler Schallpegel |
dB | 65 | 65 | 65 | 65 | 65 | 65 | 65 |
Kesselklasse | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
Kesselkategorie | 1 | |||||||
Betriebsmodus | nicht kondensiert | |||||||
Energieeffizienzklasse | A+ | A+ | A+ | A+ | A+ | A+ | A+ | |
Abgastemperatur bei Nenn-Wärmeleistung gemäß EN303-5 | °C | 134 | 134,7 | 138,8 | 137,7 | 187,6 | 145,6 | 158,4 |
Abgastemperatur / zug zur Berechnung des Abgasweges (Schornstein) | °C / Pa | 154 / 16 | 155 / 20 | 159 / 23 | 158 / 24 | 198 / 25 | 166 / 25 | 178 / 26 |
Abgasmassenstrom bei Nennleistung | kg / s | 0,010 | 0,012 | 0,015 | 0,018 | 0,022 | 0,025 | 0,034 |
Vorgeschriebener Brennstoff (Bevorzugter) | Trockenes Holz (Stückholz) mit einer Heizleistung von 15 – 17 MJ.kg-1, Wassergehalt mind. 12 % – max. 20 %, Durchmesser 80 – 150 mm | |||||||
Durchschn. Verbrauch | kg.St-1 | 56 | 64 | 80 | 80 | 90 | 120 | 170 |
für die Heizsaison | 1 kW = 1 Raummeter | |||||||
Vorgeschriebene Holzlänge | mm | 250 | 330 | 530 | 530 | 530 | 530 | 730 |
Brenndauer bei Nennleistung | Std. | 2 | 2 | 3 | 2 | 3 | 3 | 3 |
Wasservolumen im Kessel | l | 56 | 64 | 80 | 80 | 90 | 120 | 132 |
Hydr. Verlust des Kessels | mbar | 0,20 | 0,22 | 0,22 | 0,22 | 0,23 | 0,23 | 0,22 |
Mind. Volumen des Pufferspeichers | l | 500 | 500 | 500 | 500 | 750 | 750 | 1000 |
Einstellbereich des Temperaturreglers | °C | 75 – 95 | ||||||
Rücklaufwassertemperatur | °C | Rücklaufwassertemperatur Vorgeschriebene minimale Rücklaufwassertemperatur: 65 °C | ||||||
Anschlussspannung | V / Hz | 230 / 50 | ||||||
Die vorgeschriebene Mindestrücklauftemperatur während des Betriebes beträgt 65 °C. Die vorgeschriebene Vorlauftemperatur des Kessels beträgt 80 – 90 °C. |
