Holzvergaserkessel – Generator
Holzvergaserkessel – Generator Holzvergaserkessel – Generator Holzvergaserkessel – Generator Holzvergaserkessel – Generator Holzvergaserkessel – Generator Holzvergaserkessel – Generator Holzvergaserkessel – Generator

Holzvergaserkessel – Generator

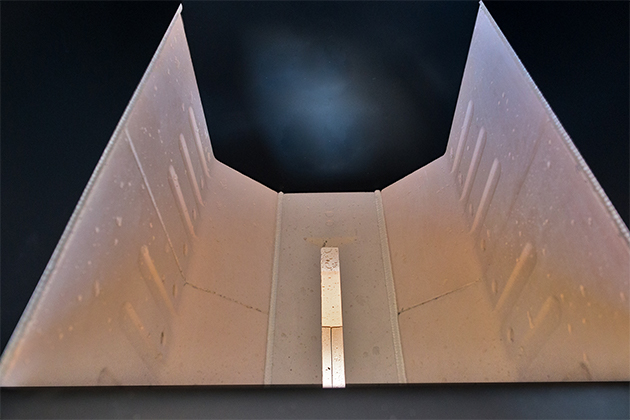

Die modernen Kessel „Generátor“ sind mit einer speziellen Feuerstätte ausgestattet, die von den beiden Seiten mit keramischen Formteilen verkleidet ist. Im unterem Bereich sind diese keramischen Formteile mit Öffnungen für die Zufuhr der hoch vorgeheizten Primärluft versehen. Diese Primärluft sorgt für allmähliche Vortrocknung und Verbrennung des Holzes. Zwischen der oberen Feuerstätte und der unteren Verbrennungskammer sind die Kessel mit einer Vergasungsdüse mit einer Öffnung für die Zufuhr der hoch vorgeheizten Sekundärluft ausgestattet. Durch diese Vergasungsdüse strömen die Flammen in die untere Verbrennungskammer mit einen kugelförmigen keramischen Raum, in dem alle verbrennbaren Stoffe vollständig ausgebrannt werden. Die Kessel sind auch mit einem hinteren Abgaskanal mit einem Rippen-Wärmetauscher, der für den guten Wirkungsgrad des Kessels sorgt, und mit einem Saugzugventilator für die Abgasführung in den Schornstein ausgestattet. Der Kesselkörper ATMOS Generátor ist als Schweißteil aus Qualitäts-Stahlblechen (St. 8 bis 3 mm) hergestellt.

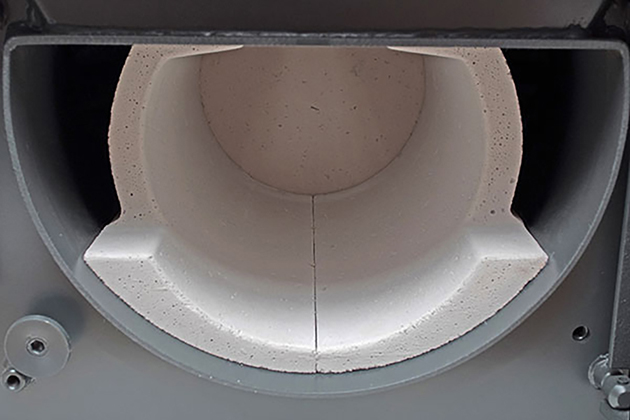

Die Vergasung des Brennstoffes (umgekehrtes Verbrennungsprozess) mit der anschließenden Verbrennung des Holzgases bei der Temperatur von 1000 – 1250 °C in der keramischen Verbrennungskammer sorgt für die optimale Holzverbrennung mit einem hohen Wirkungsgrad und einem sehr geringen Schadstoffausstoß.

Die Luftzufuhr und der Verbrennungsprozess, der durch den Saugzugventilator zusammen mit einem einfachen oder elektronischen Regler gesteuert ist, ermöglichen, den Kessel schnell anzuheizen, und sorgen für die gute Verbrennung bereits ab der Zündung.

  • Kesselwirkungsgrad nach Typ 88,8 - 91,2 %

  • Erfüllt die Anforderungen für Ökodesign (2015/1189)

  • Kesselklasse 5 (ČSN EN 303-5)

ecolabeling

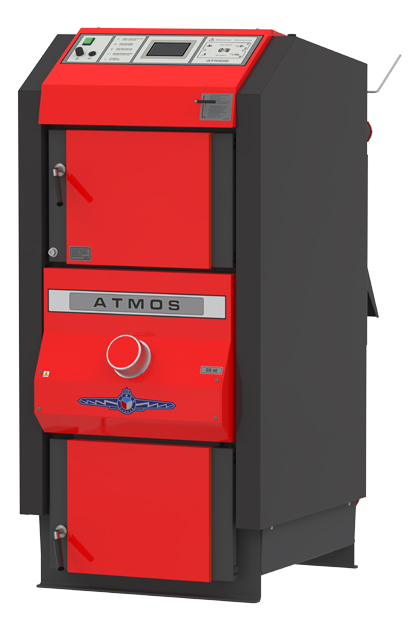

Holzkessel ATMOS Generator GS15, GS20, GS25, GS32, GS40, GSX50 und GSX70 mit großem Anwendungsraum mit Keramik ausgekleidet für optimale Verbrennungsqualität. Es ist ein echter Holzgasgenerator.

Vorteile von Vergaserkesseln für Stückholz ATMOS

  • Möglichkeit, große Holzstücke (Stückholz) zu verbrennen
  • Großer Kraftstofftank – lange Brenndauer
  • Hoher Wirkungsgrad 88 bis 92 % je nach Typ – Primär- und Sekundärluft wird auf eine hohe Temperatur vorgewärmt
  • Ökologische Verbrennung – Kessel nach ČSN EN 303-5 Klasse 5, EKODESIGN 2015/1189
  • Abluftventilator – staubfreie Entaschung, rauchfreier Heizraum
  • Kühlkreislauf gegen Überhitzung – ohne Gefahr der Kesselschäden
  • Automatische Abschaltung des Kessels nach dem Ausbrennen des Brennstoffs – Abgasthermostat
  • Bequeme Entaschung – große Keramikbrennkammer für Asche (wir holen 1x pro Woche für Holz ab)
  • Kessel ohne Rohrboden – einfachere Reinigung
  • Kleine Größe und geringes Gewicht
  • Türwahl links / rechts
  • Hohe Qualität

Umwelt

Die umgekehrte Verbrennung und der keramische Verbrennungsraum ermöglichen praktisch eine perfekte Verbrennung mit einem Minimalanteil von Schadexhalationen. Die Kessel entsprechen den Limits für umweltschonende Produkte gemäß der durch das Umweltministerium der Tschechischen Republik erlassenen Richtlinie Nr. 13/2002.

Zeugnisse und zertifizierung

Sämtliche ATMOS-Kessel werden in Prüfstellen für einzelne Bestimmungsländer zertifizert: SZÚ Brno, TÜV München – Deutschland, Litauen, die Ukraine, Schweden SP, Polen und Österreich, die Slowakei, Ungarn laut gültigen Normen – EN 303-5.

Industriell Patentgeschützt.

Installation

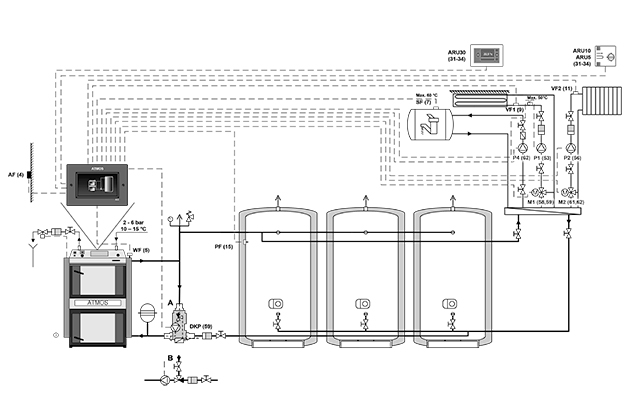

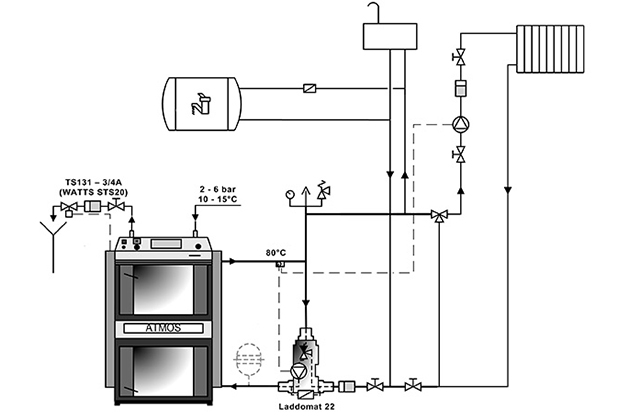

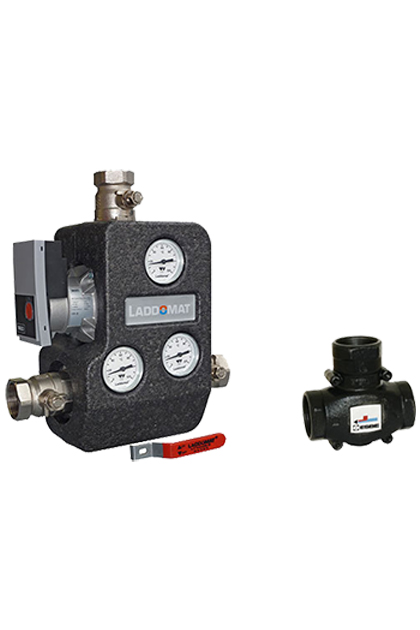

Die ATMOS-Kessel müssen mit LADDOMAT 22 oder dem Thermo-Regelventil ESBE zum Erreichen einer Mindesttemperatur von 65 °C des Wassers am Rücklauf zum Kessel ausgestattet sein. Die Vorlauftemperatur am Kessel muss ständig im Bereich von 80 – 90 °C liegen. Alle Kessel werden in deren Grundausführung mit einem Kühlungskreis gegen Überhitzung geliefert. Wir empfehlen, die Kessel mit Speicherbehältern zu installieren.



Kesselregulation

Elektromechanische Regelung – die Regelung der Kesselleistung erfolgt durch eine Luftklappe, die mit dem Zugregler (Typ FR 124) betätigt ist. Dieser Zugregler öffnet oder schließt die Luftklappe je nach der eingestellten Wasseraustrittstemperatur (80–90 °C). Neben der Leistungsregelung schützt der Zugregler den Kessel vor Überheizung. Sein Vorteil besteht in der schnellen Zündung und Erreichung der gewünschten Leistung, wenn die Luftklappe vollständig geöffnet ist. Das Bedienfeld des Kessels ist mit einem Regelthermostat, der den Saugzugventilator je nach der eingestellten Wasseraustrittstemperatur (80 – 85 °C) regelt, und mit einem Abgasthermostat, der zur Stilllegung des Kessels und zum Ausschalten des Saugzugventilators nach dem Ausbrennen des Brennstoffes dient, ausgestattet. Wird der Kessel mit Pufferspeichern betrieben, regelt der Abgasthermostat auch die Kesselkreispumpe.

Der Vorteil der Regelung und Bauart der ATMOS Kessels besteht darin, dass die Kessel bei einem guten Kaminzug bis zu 70 % der Nennleistung auch ohne das Ventilator arbeiten können.



Aufbau des Panels:
Hauptschalter, Sicherheitsthermostat, Thermometer, Regelungsthermostat und Abgasthermostat

Die elektromechanische Regelung ist die optimale Lösung der Steuerung des Kesselbetriebes (Lüfters) auf einfache Art und Weise.
Die Panelausführung mit der Standardregelung ist die Grundausführung für alle hergestellten Kessel.

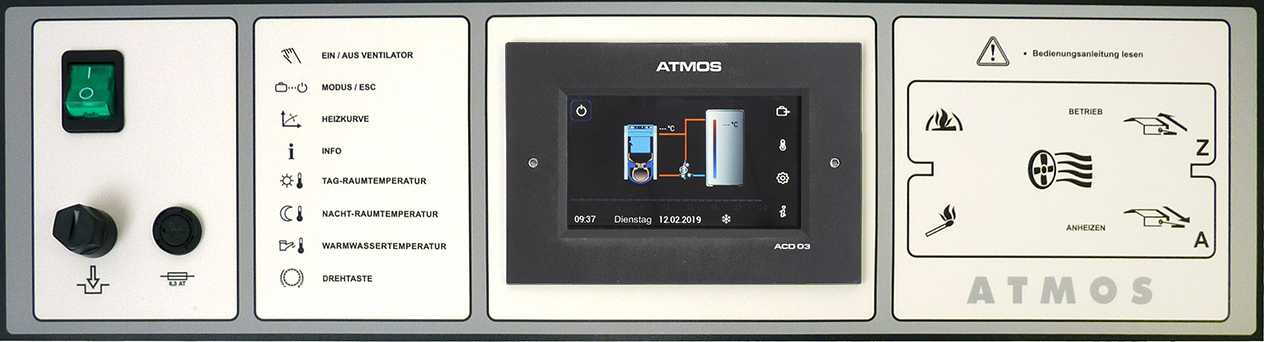

Äquitherme Steuerung ACD 03

Jeder Kessel kann mit einer modernen Touch-Elektroniksteuerung ATMOS ACD 03 zur Steuerung des gesamten Heizsystems in Abhängigkeit von Außentemperatur, Raumtemperatur und Uhrzeit ausgestattet werden. Diese Regelung ist in der Lage, den Kessel selbst mit einem Ventilator mit vielen anderen Funktionen zu steuern.

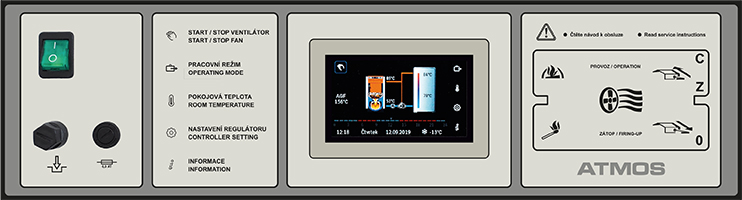

Äquitherme Steuerung ACD 04

Die Kessel GS25 und GS32 können ab Werk mit ATMOS ACD 04 Steuerung mit Touchpanel bestellt werden.
Die Kessel sind bereits mit allen notwendigen Sensoren ausgestattet. Dieses Gerät dient zur komfortablen Steuerung des Warmwassersystems des beheizten Gebäudes. Der Regler enthält Funktionen zur direkten Steuerung von Kessel, Kesselkreis, drei Heizkreisen, Warmwasser, Solar usw.



Automatische Holzzündung

Die automatische Holzzündung wird für die geplante Anhzeizung des Heizkessels genutzt, z.B. vor der Heimkehr am Nachmittag oder vor der Ankunft auf die Hütte. Die Zündung des Brennstoffs erfolgt sehr schnell (ca. 5 Minuten) und ermöglicht dem Bediener, „in die Wärme“ anzukommen. Die Zündung des Brennstoffes kann für die Regelung des ATMOS ACD 04 nach Zeit (Wochenprogramm), nach Bedarf der Heizungsanlage oder nach Temperatur im Pufferspeicher eingestellt und geplant werden. Die automatische Holzzündung ist für der Kessel DC40GS vorgesehen.

Zwischen der oberen und unteren Tür ist eine Vorrichtung zur automatischen Holzzündung eingebaut (eine Kammerschale mit Heizspirale). Zur Zündung werden hochwertige Holzpellets verwendet, mit denen die Zündkammer befüllt wird. Die Pelletmenge entspricht der Größe der Schaufel, die im Lieferumfang des Kessels enthalten ist. Die Pellets werden zum eingestellten Zeitpunkt mit einer elektrischen Heizspirale (500 W) entzündet.

Legende zur Zeichnung eines Kessels mit automatischer Holzzündung Schema der Zündanlag
1. Kesselkörper 19. Zugregler – Honeywell FR 124 1.  Platte der Glühspirale
2. Fülltür 20. Schalter 2.  Glühspirale
3. Reinigungstür 22. Leistungsregler – Honeywell FR 124 3.  Zündkammer, herausnehmbar
4. Ventilator – Abzugsventilator (S) 23. Kühlschleife gegen Überhitzung 4.  Schraubdeckel (beim Betrieb immer fest angezogen)
5. Hitzebeständiges Formstück – Düse 24. Regler ATMOS ACD 04 5.  Blindkammer, herausnehmbar
6. Bedienungstafel 25. Türfüllung – Sibral
klein – stark für die obere Tür
klein – schwach für die untere Tür		 6.  Füllschaufel für Pellets
7. Regulationsklappe 26. Türdichtung – Schnur 18×18
8. Hitzebeständiges Formstück – Seite des Feuerraumes – GS 30. Kondensator für Abzugventilator – 1μF
9. Hitzebeständiges Formstück – GS – Kugelraum L+R 33. Abgasbremser
10. Dichtung – Düsen 12 x 12 (14 x 14) 35. Hülse für Thermostate (Fühler)
11. Hitzebeständiges Formstück – Halbmond 36. Sicherungsschraube
12. Anheizklappe  37. Zündanlage
13. Hitzebeständiges Formstück – GS – hintere teil des Kugelraumes
14. Reinigungsdeckel – oben und unten K – Kaminhals
15. Hebel der Anheizklappe L – Vorlauf
16. Thermometer M – Rücklauf
17. Blende des Feuerraumes N – Zapfpistole für Füllhahn
18. Schalter P – Buchse für Ventilsensor zur Steuerung des Kühlkreislaufs (TS 131, STS 20)

Spezifikationen

Beschreibung des kessels – Zeichnung
1. Kesselkörper 20. Kühlschleife gegen Überhitzung
2. Fülltür 21. Ventilator-Regelthermostat (Kessel-Thermostat)
3. Reinigungstür 22. Türfüllung – Sibral
4. Ventilator – Abzugsventilator (S) 23. Türsicherung – Schnur 18 x 18
5. Hitzebeständiges Formstück – Düse 25. Ventilatorkondensator – 1μF
6. Bedienungstafel 28. Rauchkanalbremse (GS32, GS40)
7. Regulationsklappe 30. Abgasthermostat
8. Hitzebeständiges Formstück – Seite des Feuerraumes – GS 31. Sicherheitsthermostat (Achtung – muss bei Überhitzung gedrückt werden)
9. Hitzebeständiges Formstück – GS – Kugelraum L+R 33. Bremse entlang des Kugelraums
10. Dichtung – Düsen 12 x 12 (14 x 14) 34. Primärluftregulierung
11. Hitzebeständiges Formstück – Halbmond 35. Sekundärluftregulierung
12. Anheizklappe 36. Sicherheitsthermostat für Pumpe 95 °C
13. Hitzebeständiges Formstück – GS – hintere teil des Kugelraumes
14. Reinigungsdeckel – oben und unten
15. Hebel der Anheizklappe K – Kaminhals
16. Thermometer L – Vorlauf
17. Blende des Feuerraumes M – Rücklauf
18. Schalter N – Zapfpistole für Füllhahn
19. Zugregler – Honeywell FR 124 P – Buchse für Ventilsensor zur Steuerung des Kühlkreislaufs (TS 131, STS 20)



Masse (mm)
  GS15 GS20 GS25 GS32 GS40 GSX50 GSX70
A 1280 1280 1280 1280 1434 1563 1686
B 670 758 959 959 959 1042 1268
C 678 678 678 678 678 678 678
D 950 950 950 950 1099 997 1086
E 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 180
F 69 69 69 69 69 70 58
G 185 185 185 185 185 184 184
H 1008 1008 1008 1008 1152 1287 1407
CH 256 256 256 256 256 256 256
I 256 256 256 256 256 256 256
J 6/4″ 6/4″ 6/4″ 6/4″ 2″ 2″ 2″

* Die Breite des Kessels beträgt 555 mm nach dem Entfernen der Seitenhauben.



Spezifikationen Kesseltyp
  GS15 GS20 GS25 GS32 GS40 GSX50 GSX70
Kesselwärmeleistung kW 15 20 25 32 40 49 70
Kesselfeurungswärmeleistung kW 16,4 21,9 27,4 35,1 45,0 54,1 77,5
Heizfläche m2 1,8 1,9 2,7 2,9 3,2 3,5 3,7
Vol. des Brennstoffschachts dm3 (l) 66 80 120 125 160 210 280
Fülloffnungabmessungen mm  450 x 310  450 x 310  450 x 310  450 x 310  450 x 310  450 x 310  450 x 310
Vorgeschriebener Schornsteinzug Pa / mbar 16 / 0,16 20 / 0,20 23 / 0,23 25 / 0,25 25 / 0,25 25 / 0,25 26 / 0,26
Maximaler Wasserüberdruck kPa / bar  250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5
Kesselgewicht kg 302 343 431 436 485 538 690
Durchmesser des Abzugskanals mm 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 180
Sicherung der elektr. Teile IP 20 20 20 20 20 20 20
Elektrische Anschlussleistung (zusätzlich) W 50 50 50 50 50 50 50
Elektrische Anschlussleistung Standby W 0 0 0 0 0 0 0
Zündmodus Manuelle
Kessel Wirkungsgrad % 91,2 91,4 91,3 91,2 88,8 91,1 90,3
Maximaler Schallpegel
 dB 65 65 65 65 65 65 65
Kesselklasse   5 5 5 5 5 5 5
Kesselkategorie   1
Betriebsmodus   nicht kondensiert
Energieeffizienzklasse   A+ A+ A+ A+ A+ A+ A+
Abgastemperatur bei Nenn-Wärmeleistung gemäß EN303-5 °C 134 134,7 138,8 137,7 187,6 145,6 158,4
Abgastemperatur / zug zur Berechnung des Abgasweges (Schornstein) °C / Pa 154 / 16 155 / 20 159 / 23 158 / 24 198 / 25 166 / 25 178 / 26
Abgasmassenstrom bei Nennleistung kg / s 0,010 0,012 0,015 0,018 0,022 0,025 0,034
Vorgeschriebener Brennstoff (Bevorzugter) Trockenes Holz (Stückholz) mit einer Heizleistung von 15 – 17 MJ.kg-1, Wassergehalt mind. 12 % – max. 20 %, Durchmesser 80 – 150 mm
Durchschn. Verbrauch kg.St-1 56 64 80 80 90 120 170
für die Heizsaison   1 kW = 1 Raummeter
Vorgeschriebene Holzlänge mm 250 330 530 530 530 530 730
Brenndauer bei Nennleistung Std. 2 2 3 2 3 3 3
Wasservolumen im Kessel l 56 64 80 80 90 120 132
Hydr. Verlust des Kessels mbar 0,20 0,22 0,22 0,22 0,23 0,23 0,22
Mind. Volumen des Pufferspeichers l 500 500 500 500 750 750 1000
Einstellbereich des Temperaturreglers °C 75 – 95
Rücklaufwassertemperatur °C Rücklaufwassertemperatur Vorgeschriebene minimale Rücklaufwassertemperatur: 65 °C
Anschlussspannung V / Hz 230 / 50
Die vorgeschriebene Mindestrücklauftemperatur während des Betriebes beträgt 65 °C.
Die vorgeschriebene Vorlauftemperatur des Kessels beträgt 80 – 90 °C.
