Vorteille des Holzkessels ATMOS

• sehr robuster Kesselaufbau – moderne Konstruktion
• großer Füllraum – für lange Heizintervalle
• leichte, übersichtliche Bedienung und geringer Reinigungsaufwand – perfekte Vergasung
• ausgefeilte Holzvergasertechnik ohne Elektronik
• sparsam im Verbrauch durch hohen Wirkungsgrad
• Saugzugventilator mit Schwelgasabsaugung und im Vergleich sehr geringem Stromverbrauch
• garantierte Langlebigkeit
• hervorragende Abgaswerte
• einmaliges Preis-Leistungsverhältnis ​​

Umwelt

Die umgekehrte Verbrennung und der keramische Verbrennungsraum ermöglichen praktisch eine perfekte Verbrennung mit einem Minimalanteil von Schadexhalationen. Die Kessel entsprechen den Limits für umweltschonende Produkte gemäß der durch das Umweltministerium der Tschechischen Republik erlassenen Richtlinie Nr. 13/2002.

Zeugnisse und zertifizierung

Sämtliche ATMOS-Kessel werden in Prüfstellen für einzelne Bestimmungsländer zertifizert: SZÚ Brno, TÜV München – Deutschland, Litauen, die Ukraine, Schweden SP, Polen und Österreich, die Slowakei, Ungarn laut gültigen Normen – EN 303-5.

Industriell Patentgeschützt.

Installation

Die ATMOS-Kessel müssen mit LADDOMAT 22 oder dem Thermo-Regelventil ESBE zum Erreichen einer Mindesttemperatur von 65 °C des Wassers am Rücklauf zum Kessel ausgestattet sein. Die Vorlauftemperatur am Kessel muss ständig im Bereich von 80 – 90 °C liegen. Alle Kessel werden in deren Grundausführung mit einem Kühlungskreis gegen Überhitzung geliefert. Wir empfehlen, die Kessel mit Speicherbehältern zu installieren.

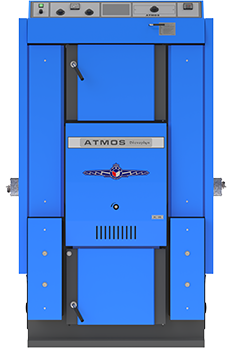

Technische Beschreibung

Die Kessel sind für die Verbrennung von Holz konstruiert worden. Die Verbrennung geht auf dem Prinzip der Generatorvergasung unter Nutzung eines Abzugsventilators vonstatten, der die Abgase aus dem Kessel absaugt. Der Kesselkörper ist ein Schweißteil aus Stahlblechen von 3 – 10 mm. Dazu gehört ein brennstoffspeicher, der im unteren Teil mit einem feuerfesten Formstück mit einer länglichen Öffnung für das Durchströmen der Abgase und Gase versehen ist. Der Nachbrennraum unterhalb ist mit keramischen Formteilen bestückt. Im hinteren Teil des Kesselkörpers befindet sich ein senkrechter Brennstoffkanal, wo sich im oberen Teil die Anheizklappe befindet. Der hintere Teil des Sammelkanals ist mit einem Abzugsrohr für den Anschluß an denSchornstein versehen. Die vordere Wand ist im oberen Teil mit einer Nachlegetür und im unteren Teil mit einer Reinigungstür ausgestattet. Auf den beiden Seiten der Reinigungstür gibt es Deckel, hinter denen eine Rohrwand (Wärmetäuscher) mit Segmentenbremser installiert ist. Im vorderen Teil der Oberplatte befindet sich der Hebel der Anheizklappe. Der Kesselkörper ist von außen mit Mineralfilz wärmeisoliert, der sich unter den Blechabdeckungen des Kesselaußenmantels befindet. Im oberen Teil des Kessel finden Sie die Schaltfeld für die elektromechanische Steuerung. Die Primärluft für die optimale Verbrennung im Kessel wird über spezielle, mit den Servoantrieben gesteuerte Klappen seitlich des Kessels zugeführt. Die Sekundärluft wird sowohl von dem vorderen als auch dem hinteren Kesselbereich zugeführt. Die Primär- und Sekundärluft wird auf eine hohe Temperatur vorgewärmt.

Ansicht des Schaltbretts

Aufbau des Panels:
Hauptschalter, Sicherheitsthermostat, Kesselthermostat 1,Thermometer, Kesselthermostat 2, Raum für elektronische Regelung des Heizsystems (92×138 mm),Rauchgasthermostat, Manometer

Die elektromechanische Regelung ist die optimale Lösung der Steuerung des Kesselbetriebes (Lüfters) auf einfache Art und Weise.
Die Panelausführung mit der Standardregelung ist die Grundausführung für alle hergestellten Kessel.

Äquitherme Steuerung ACD 03

Jeder Kessel kann mit einer modernen Touch-Elektroniksteuerung ATMOS ACD 03 zur Steuerung des gesamten Heizsystems in Abhängigkeit von Außentemperatur, Raumtemperatur und Uhrzeit ausgestattet werden. Diese Regelung ist in der Lage, den Kessel selbst mit einem Ventilator mit vielen anderen Funktionen zu steuern.

Spezifikationen
