DC70S – technické parametry
 |
 |
Výkon kotle 70 kW |
 |
Účinnost kotle 86,3 % | |
 |
Emisní třída 4 | |
 |
Délka polen 730 mm |

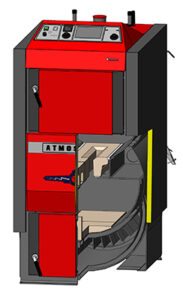

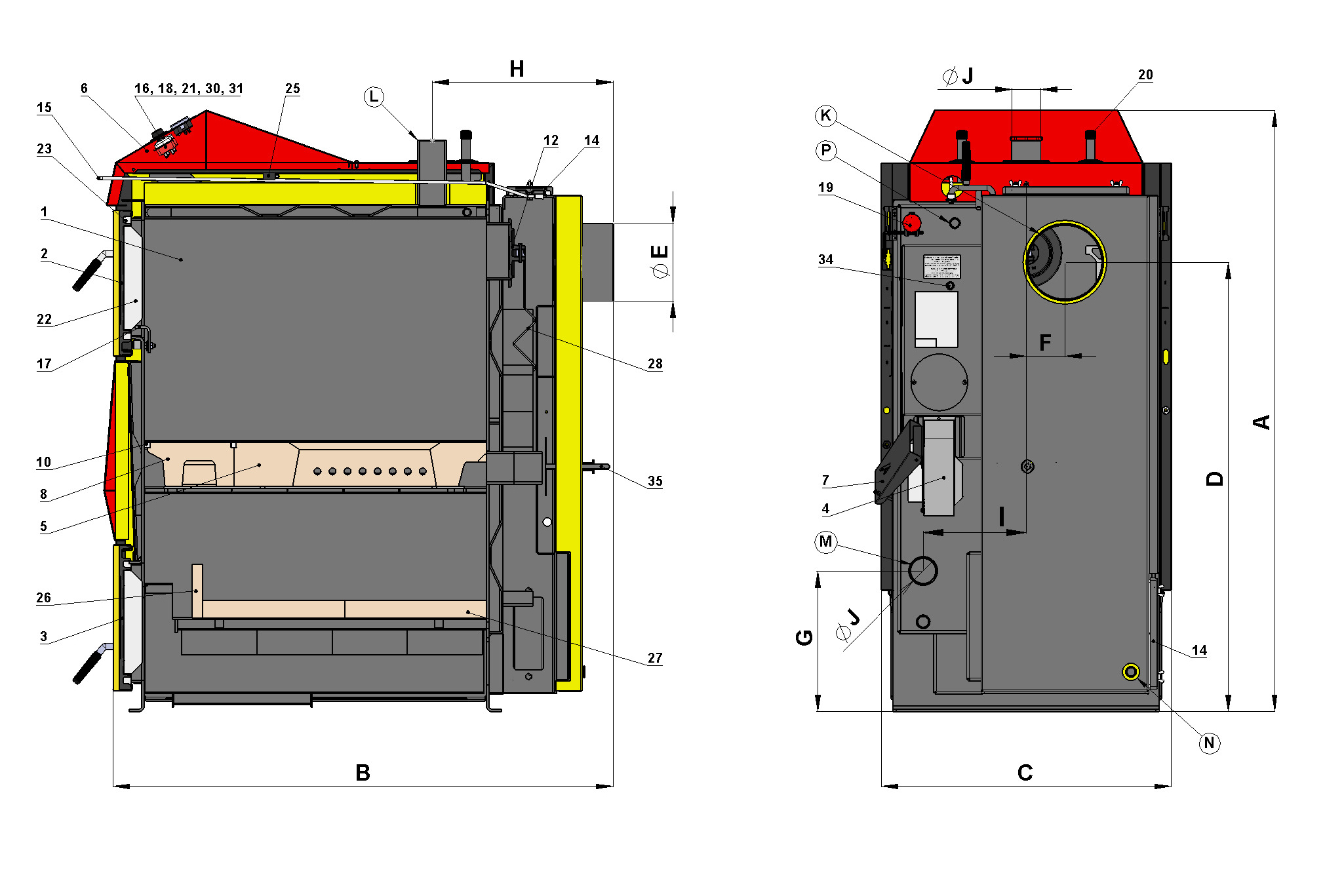

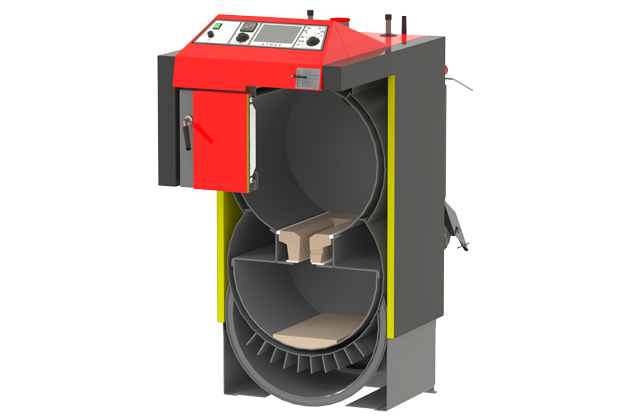

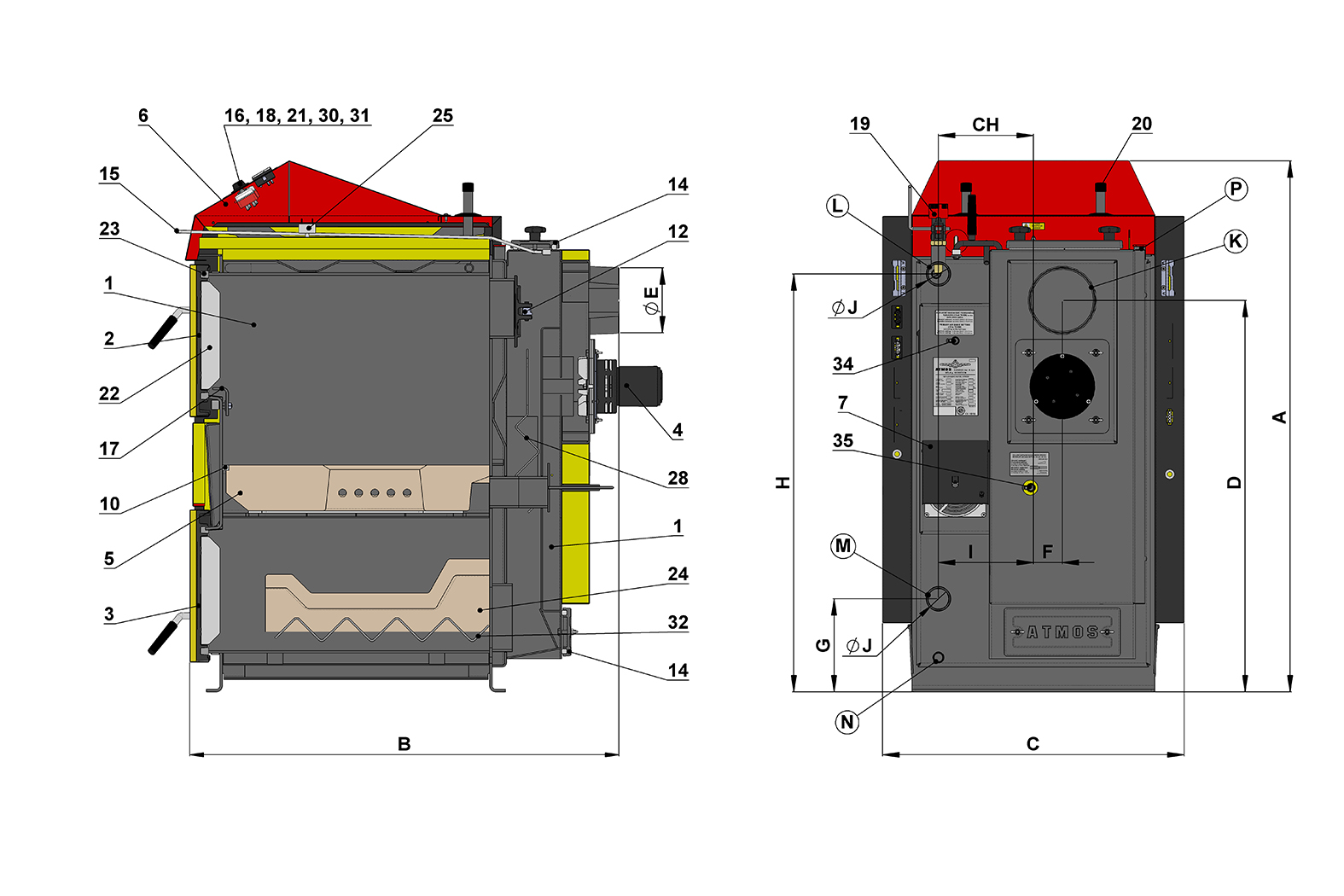

| Legenda k nákresu kotle | |||
|---|---|---|---|
| 1. | Těleso kotle | 22. | Výplň dvířek – Sibral |
| 2. | Dvířka plnící | 23. | Těsnění dvířek – šňůra 18×18 |
| 3. | Dvířka popelníková | 25. | Kondenzátor ventilátoru |
| 4. | Ventilátor – tlačný | 26. | Žáruvzdorná tvarovka – půlměsíc |
| 5. | Žáruvzdorná tvarovka – tryska | 27. | Žáruvzdorná tvarovka – deska topeniště |
| 6. | Ovládací panel | 28. | Brzdič do kouřového kanálu |
| 7. | Regulační klapka | 29. | Čistící otvor |
| 10. | Těsnění – trysky – 12 x 12 (14 x 14) | 30. | Spalinový termostat |
| 12. | Roztápěcí záklopka | 31. | Bezpečnostní termostat (Pozor – při přetopení nutno zamáčknout) |
| 14. | Čistící víko – vrchní a spodní | 34. | Regulace primárního vzduchu |
| 15. | Táhlo zatápěcí záklopky | 35. | Regulace sekundárního vzduchu |
| 16. | Teploměr | ||
| 17. | Clona rámečku | K | – hrdlo kouřovodu |
| 18. | Vypínač s kontrolkou | L | – výstup vody z kotle |
| 19. | Regulátor tahu – Honeywell FR 124 | M | – vstup vody do kotle |
| 20. | Chladící smyčka proti přetopení | N | – nátrubek pro napouštěcí kohout |
| 21. | Regulační termostat ventilátoru (kotlový) | P | – nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20) |
| Typ kotle | DC70S | |
| Tepelný výkon kotle | kW | 70 |
| Tepelný příkon kotle | kW | 79,9 |
| Výhřevná plocha | m2 | 5 |
| Objem palivové šachty | dm3 (l) | 180 |
| Rozměr plnícího otvoru | mm | 450 x 260 |
| Předepsaný tah komína | Pa / mbar | 30 / 0,30 |
| Max. prac. přetlak vody | kPa / bar | 250 / 2,5 |
| Hmotnost kotle | kg | 515 |
| Průměr odtahového hrdla | mm | 180 |
| Krytí el. části | IP | 20 |
| Elektrický příkon (pomocný) | W | 50 |
| Elektrický příkon v pohotovostním stavu | W | 0 (3/5,5) |
| Zapalovací režim | manuální | |
| Účinnost kotle | % | 87,6 |
| Třída kotle | 4 | |
| Kategorie kotle | 1 | |
| Provozní režim | nekondenzující | |
| Kotel na pevná paliva s kogenerační jednotkou | ne | |
| Kombinované zařízení i pro ohřev TUV (integrovaný bojler v kotli) | ne | |
| Třída energetické účinnosti | A+ | |
| Teplota spalin při jmenovitém výkonu dle EN303-5 | °C | 220,3 |
| Teplota spalin / tah pro výpočet spalinové cesty (komínu) | °C / Pa | 240 / 30 |
| Hmotn. průtok spalin při jmenovitém výkonu | kg / s | 0,035 |
| Předepsané palivo (preferované) | suché dřevo (kulatina) o výhřevnosti 15 – 17 MJ.kg-1, obsah vody min. 12 % – max. 20 %, průměr 80 – 150 mm |
|
| Maximální hladina hluku – dle EN15036-1 | dB | 65 |
| Průměrná spotřeba paliva | kg.h-1 | 18 |
| Spotřeba paliva na topnou sezónu | 1 kW = 1 prostorový metr | |
| Max. délka polen | mm | 730 |
| Doba hoření při jmenovitém výkonu | hod. | 2 |
| Objem vody v kotli | l | 93 |
| Hydraulická ztráta kotle | mbar | 0,25 |
| Minimální objem vyrovnávací nádrže | l | 1000 |
| Připojovací napětí | V / Hz | 230 / 50 |
| EKODESIGN |
ano | |

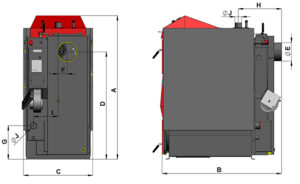

| Rozměry | DC70S |
| A | 1399 |
| B | 1166 |
| C | 678 |
| D | 1047 |
| E | 180 |
| F | 90 |
| G | 325 |
| H | 423 |
| CH | 0 |
| I | 240 |
| J | 2″ |
